24時間毎日繰り返しタイマー...page.4/5


3.内部配線

下図を参考に配線を行なって下さい。そして一気に完成させましょう。
コントロール基板とケース穴あけが正確に済んでいれば後は組み付けだけです。

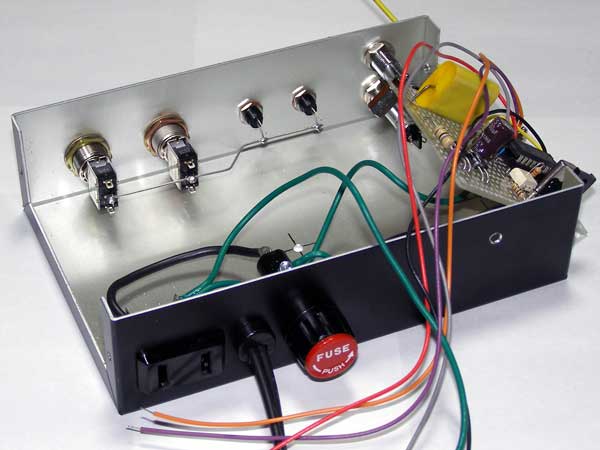

スイッチ、LEDで共通となる配線にはスズメッキ線を使った。

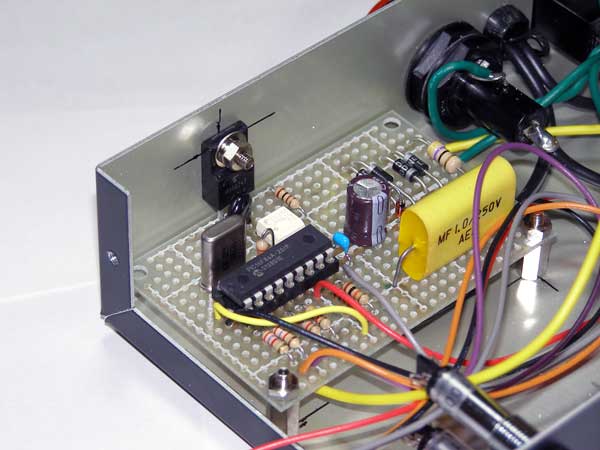

プログラムを書き込んだPICデバイスをセットしておく

トライアック付近のハンダや配線がアルミケースに接触しないか確認する





アルミケース付属のゴム足を付ける。









上の写真のようにACプラグとアルミケースをΩレンジで
抵抗が無限大であることを必ず確認しておく。
尚、測定時はヒューズをセットしておくこと。
これは非常に重要で、必ず行なってもらう測定です。
