デジタルアラームクロック...page.7/10
4.7セグメント表示基板とコントロール基板の連結
アルミケース:MB-5の穴あけ加工が済みましたら、時々「7セグメント表示基板」と「コントロール基板」を仮止めしながら適度な配線の長さに切断しながら連結していきます。
前項までの絵解き図と、下表を参考に接続して下さい。
同じ記号同士の15本を接続するだけです。

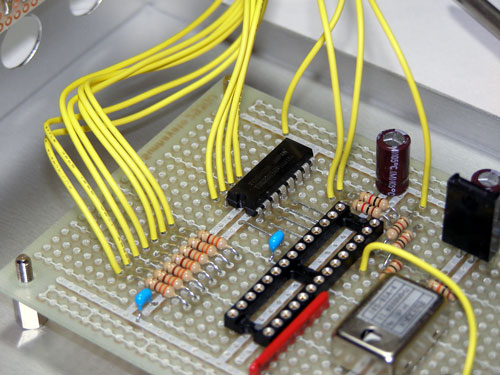

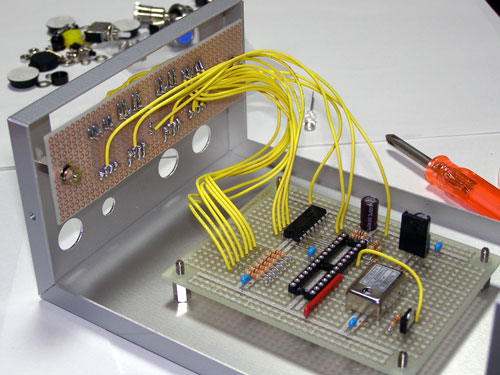

写真も参考にして下さい。
| 7セグメント表示基板 | コントロール基板 | |
| A | ----- | A |
| B | ----- | B |
| C | ----- | C |
| D | ----- | D |
| E | ----- | E |
| F | ----- | F |
| G | ----- | G |
| COM1 | ----- | COM1 |
| COM2 | ----- | COM2 |
| COM3 | ----- | COM3 |
| COM4 | ----- | COM4 |
| CN1 | ----- | CN1 |
| CN2 | ----- | CN2 |
| PM | ----- | PM |
| GND3 | ----- | GND3 |

互いの基板を固定させた時に多少たるむ程度が後の作業が行ないやすい。

私は部品取り付け面に差し込んでハンダしました。
基板の裏側でハンダしても結構です。
