G3ファクスを簡易スキャナーとして使用するアダプタ...page.2/4

作り方...

回路も簡単であり、全く同様に作る必要はありません。

本機が直ぐ必要であれば、モジュラーコードを半分に切って、間に電池と抵抗を噛ませてやればいいのです。

以下は前項で紹介した部品を使っての私が作った手順です。

(1)かまぼこの板の上にモジュラーローゼットと電池のレイアウトを考えてみます。

(2)レイアウトが決まれば、モジュラーローゼット,電池を両面テープで固定します。

(3)下図の絵解きの様に配線します。

* モジュラーローゼットの多くは座金となっているのでハンダ付けする必要はありません。
ネジを締め付けてリード線や抵抗の足を結線して下さい。

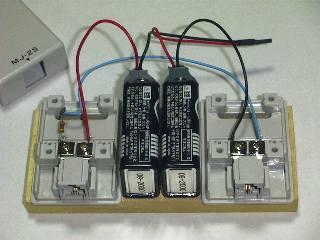

配線が終わった様子

モジュラーローゼットのカバーを付けた写しです...↓
