ストレート式ICラジオ...page.4/6


2.ケース加工

プラスチックケースは、「ふた」と「本体」の2つに別けて、それぞれ加工します。現物合わせで十分と思われます。

「ふた」と「本体」を合わせた時に部品同士が当ることのないよう、
よく考えてレイアウトします。

加工はプラスチックが割れないよう、焦らずに時間をかけて失敗しないようにして下さい。

「ふた」に取り付ける部品.....
・スピーカー
・ポリバリコン

「本体」に取り付ける部品.....
・回路基板
・電池を固定するためのL型金具
・スイッチ付きボリューム
・小型ターミナル

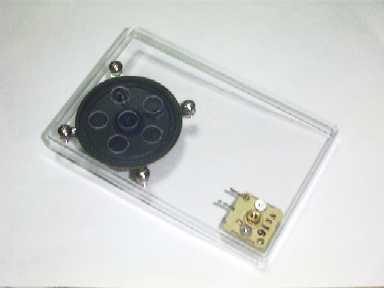

「ふた」の加工の様子
* スピーカーの穴は私は中央の穴と周りに72度の角度で5個の計6個の穴を開け、リーマで広げました。スピーカー取り付け爪の使い方は下図の通りです。

スピーカーの音の出る穴開けデザインは貴方のセンスにまかせます.....

* バリコンはふたの角スレスレに取り付けると本体の縁に当って閉まらなくなるので注意です。下図参照。

「本体」の加工の様子
* 側面にスイッチ付きボリュームと小型ターミナルを取り付けます。

全ての主要部品を軽く取り付けてみて、
「ふた」と「本体」を合わせて部品同士が当っていないか確認します...!

* ビスを「ぐっ」と締めるとプラスチックが割れるので注意...!
