６．各基板の結線とケースへの組み付け

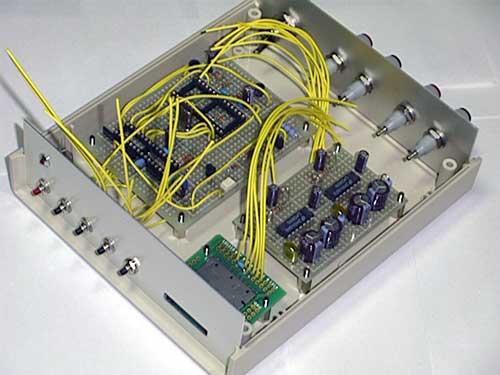

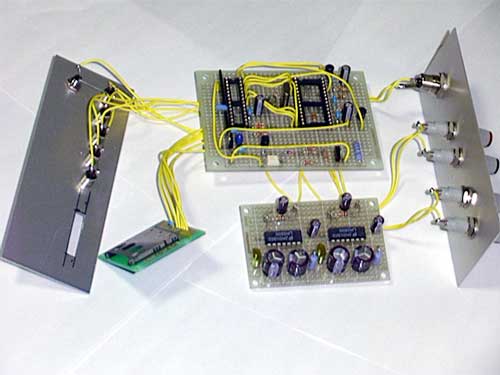

ケースの穴あけ加工は既に済んでいますから、下の写真のように基板2枚とSDカードソケットをケースに仮止めします。

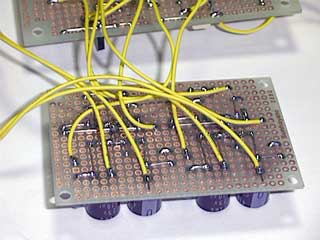

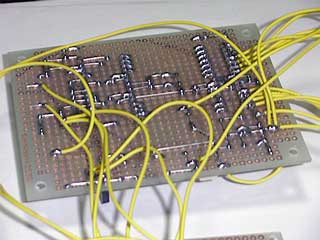

各基板には既にビニルコードがハンダされていますから、各基板同士とスイッチ、LED、ターミナルなどに接続するだけとなります。
その配線を下表に記します。

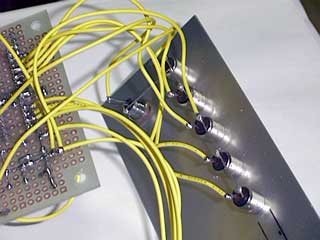

いきなり配線せずに、まず、ケースに仮止めした状態から接続しようとする箇所までビニルコードを適度な長さに切断してからハンダします。

No	接続元		接続先		チェック	備考
1	スピーカーアンプ基板	L1	MP3コントロール基板	DO
2	スピーカーアンプ基板	R1	MP3コントロール基板	DO
3	スピーカーアンプ基板	L4	MP3コントロール基板	AG		AG以外のGNDではノイズが発生する
4	スピーカーアンプ基板	R4	MP3コントロール基板	AG		AG以外のGNDではノイズが発生する
5	スピーカーアンプ基板	L5	MP3コントロール基板	ML
6	スピーカーアンプ基板	R5	MP3コントロール基板	MR

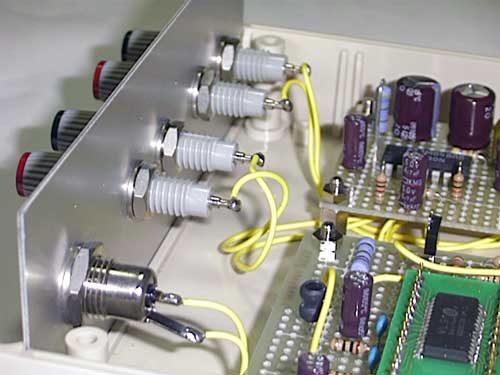

7	スピーカーアンプ基板	L2	リアパネル：左スピーカー端子	黒
8	スピーカーアンプ基板	L3	リアパネル：左スピーカー端子	赤
9	スピーカーアンプ基板	R2	リアパネル：右スピーカー端子	黒
10	スピーカーアンプ基板	R3	リアパネル：右スピーカー端子	赤
11	MP3コントロール基板	VP	リアパネル：DCジャック	＋
12	MP3コントロール基板	DG	リアパネル：DCジャック	－

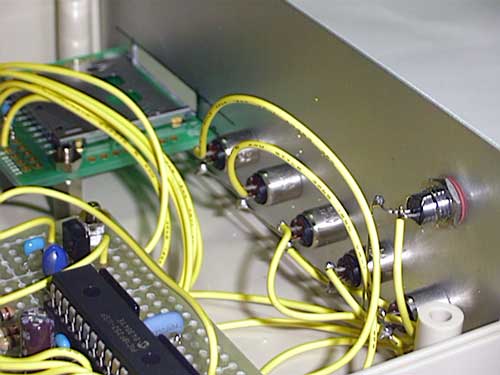

13	MP3コントロール基板	DG	フロントパネル	SW-COM
14	MP3コントロール基板	PW	フロントパネル	SW-PO
15	MP3コントロール基板	PL	フロントパネル	LED
16	MP3コントロール基板	PIC:4pin	フロントパネル	SW-FF
17	MP3コントロール基板	PIC:5pin	フロントパネル	SW-REW
18	MP3コントロール基板	PIC:6pin	フロントパネル	SW-VD
19	MP3コントロール基板	PIC:7pin	フロントパネル	SW-VU

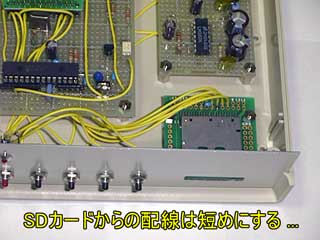

20	SDカードソケット	端子1	MP3コントロール基板	PIC:11pin		短めにすること
21	SDカードソケット	端子2	MP3コントロール基板	PIC:12pin
22	SDカードソケット	端子3	MP3コントロール基板	DG
23	SDカードソケット	端子4	MP3コントロール基板	SV
24	SDカードソケット	端子5	MP3コントロール基板	PIC:13pin
25	SDカードソケット	端子7	MP3コントロール基板	PIC:14pin

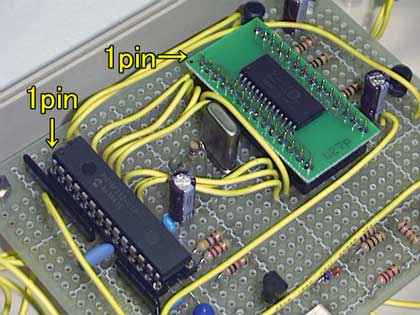

ケースに組み込む前に、ファームウェアを書き込んだPICとVS1001Kを
向きに注意してICソケットに差し込んでおくことを奨めます。
これは、ケースに組み込んだ後で差し込むと基板にストレスを与えるためです。

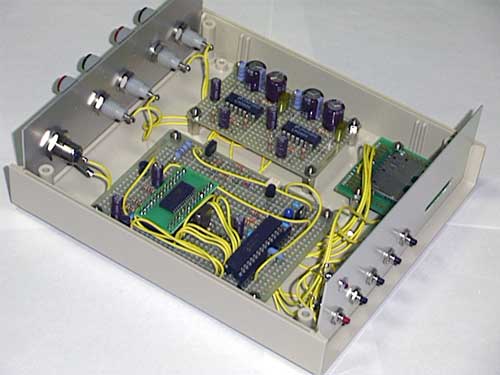

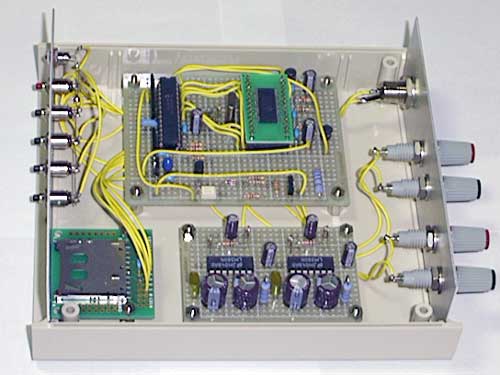

全ての配線が終わったら、基板をナットで固定します。

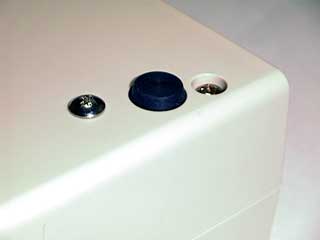

底板にはケースに付属していたゴム足4個を取り付けましょう。
天板の取り付けは動作確認が全て終えてからで結構と思います。
