ステッピングモーターを使った温度計...page.5/7

2.周辺パーツの配線

前項の回路基板の絵解き図の記号を参照して下さい。

スイッチ・LEDの配線

ステッピングモーターの配線

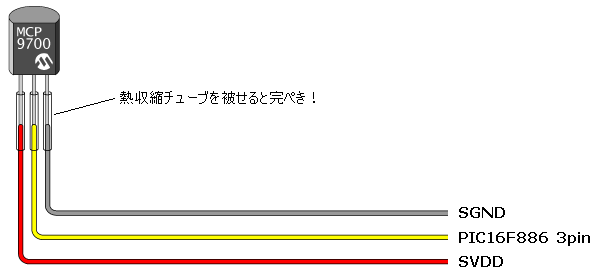

温度センサーの配線

DCジャックの配線

私はタカチのアルミケース：MB-5Sを使いました。




回路基板周り




フロントパネルの配線




リアパネルの配線




温度センサーはケースの外に出す。
