CVCC電源
小さいのを作ってみようかと思って回路の実験前にプログラムを先に作ってみました。
回路はそれに合わせる様にするつむりです。
全て手持ちの部品でできそうですが、考えてみると市販品が4台あるのでやる気がだんだんと無くなってきました。
一旦そう思うとなかなか先に進みません。
今日は確定申告（還付申告）をやります。
前期高齢者
Re: CVCC電源
マスカット
2021/03/03(Wed) 06:18 No.97
難しそうな電流設定じゃなくて簡単なフォールドバック保護回路じゃダメなの
マスカット 2021/03/03(Wed) 06:18 No.97
Re: CVCC電源
前期高齢者 2021/03/03(Wed) 09:34 No.98
電流制限は簡単なアナログフィードバックです。
前期高齢者 2021/03/03(Wed) 09:34 No.98
Re: CVCC電源
たむちゃん 2021/03/27(Sat) 12:03 No.223
私もCVCC電源があれば色々な実験に使えて便利なので基板キットを購入して
見ましたが他に電源トランス、ケースなど買い足すと数千円かかるので製品を
買った方が安いと思っていました。
先日Amazonで便利そうなCVCC電源を見つけ購入する機会を見ていましたが
タイムセールと値引きクーポンで通常価格7300円物が5000円で購入できるので
思わずポチって見ました。通常どちらも対象になる事は無いのでミス表示で
キャンセル依頼メールが来るかと思いましたら先程商品が届きました。
届いた商品は思ったより小型で3.5インチ外付けHDDほどの大きさです、これで
最大30V_10Aの電圧と電流が取り出せます、此の電源の特徴として他の電源は
電圧、電流共にVR調整ですが此の電源はエンコーダー調整で調整ツマミを押す
事により電圧、電流共に4桁を切り替えて数値設定をします、他の特徴として
他の電源に無いOUTスイッチがあり調整中出力をOFFできます、これにより調整中
設定を誤った電圧を出力しない様にできます、動作に関しては一応冷却ファンが
ついていますがスイッチング電源なので発熱が少なく、テストで使った保冷庫を
動かして13.8V4A流してもファンが回転する事はありません、またスイッチング電源
なので出力ラインにスイッチングノイズがあるかと思いましたが測定したら
5mVP-P位で思ったよりノイズの少ない電源です
此の電源をデジアン等で常用する事は無いですが自由に微小電圧や電流を設定できる
ので色々な実験に使用する予定です、今回は予定していなかった良い買い物が出来
ました。
見ましたが他に電源トランス、ケースなど買い足すと数千円かかるので製品を
買った方が安いと思っていました。
先日Amazonで便利そうなCVCC電源を見つけ購入する機会を見ていましたが
タイムセールと値引きクーポンで通常価格7300円物が5000円で購入できるので
思わずポチって見ました。通常どちらも対象になる事は無いのでミス表示で
キャンセル依頼メールが来るかと思いましたら先程商品が届きました。
届いた商品は思ったより小型で3.5インチ外付けHDDほどの大きさです、これで
最大30V_10Aの電圧と電流が取り出せます、此の電源の特徴として他の電源は
電圧、電流共にVR調整ですが此の電源はエンコーダー調整で調整ツマミを押す
事により電圧、電流共に4桁を切り替えて数値設定をします、他の特徴として
他の電源に無いOUTスイッチがあり調整中出力をOFFできます、これにより調整中
設定を誤った電圧を出力しない様にできます、動作に関しては一応冷却ファンが
ついていますがスイッチング電源なので発熱が少なく、テストで使った保冷庫を
動かして13.8V4A流してもファンが回転する事はありません、またスイッチング電源
なので出力ラインにスイッチングノイズがあるかと思いましたが測定したら
5mVP-P位で思ったよりノイズの少ない電源です
此の電源をデジアン等で常用する事は無いですが自由に微小電圧や電流を設定できる
ので色々な実験に使用する予定です、今回は予定していなかった良い買い物が出来
ました。
たむちゃん 2021/03/27(Sat) 12:03 No.223
Re: CVCC電源
前期高齢者 2021/03/27(Sat) 16:18 No.224
いい物を買われましたね。既製品は使い勝手がいいですからね。
私も、実験中ですが最終形態がころころ変わるので単にプログラムを変えて遊んでいるだけ、
と云う感じです
私も、実験中ですが最終形態がころころ変わるので単にプログラムを変えて遊んでいるだけ、
と云う感じです
前期高齢者 2021/03/27(Sat) 16:18 No.224
Re: CVCC電源
マスカット 2021/03/28(Sun) 07:19 No.225
その電源欲しいなぁ
マスカット 2021/03/28(Sun) 07:19 No.225
Re: CVCC電源
たむちゃん 2021/03/29(Mon) 07:06 No.226
ネットで探してみると、とんでもない安い価格で販売しているショップもあるので
探してみて下さい(Yahooショップでは平均7000円台でした)
探してみて下さい(Yahooショップでは平均7000円台でした)
たむちゃん 2021/03/29(Mon) 07:06 No.226
Re: CVCC電源
マスカット 2021/03/29(Mon) 10:23 No.230
2190円で売っても利益があるのか。
代理店になりたくなりますね。
代理店になりたくなりますね。
マスカット 2021/03/29(Mon) 10:23 No.230
Re: CVCC電源
たむちゃん 2021/03/29(Mon) 10:36 No.231
ですねぇ、詐欺ショップと言う事も考えられますので注意は必要かと
それとAmazon中華ショップもそうですが個人情報収集の為のショップが
あって儲けは度外視しているとか(1077円中華格安短波ラジオ2台目注文
が送ってこない)
それとAmazon中華ショップもそうですが個人情報収集の為のショップが
あって儲けは度外視しているとか(1077円中華格安短波ラジオ2台目注文
が送ってこない)
たむちゃん 2021/03/29(Mon) 10:36 No.231
Re: CVCC電源
たくみつ 2021/03/29(Mon) 11:29 No.232
”虫” 招待器の電源として使う予定です、最大1Aとれるので
、どこかのジャンクで買ったけど、アナログの電圧計と電流計
ついて、２−３Kで安かったです、新品のアナログ電流計１個
買うだけでも２ｋするので、迷わず買いました、電圧と電流
が調整できるのに、使う出番は有りませんでした。
買い物にいくと沿道の桜が満開、写真撮影していた人がいた、
いつもならどこかの桜祭りにいくけど、コロナに襲われたく
ないので、家でこもらないと、生き残れそうにないな、
、どこかのジャンクで買ったけど、アナログの電圧計と電流計
ついて、２−３Kで安かったです、新品のアナログ電流計１個
買うだけでも２ｋするので、迷わず買いました、電圧と電流
が調整できるのに、使う出番は有りませんでした。
買い物にいくと沿道の桜が満開、写真撮影していた人がいた、
いつもならどこかの桜祭りにいくけど、コロナに襲われたく
ないので、家でこもらないと、生き残れそうにないな、
たくみつ 2021/03/29(Mon) 11:29 No.232
Re: CVCC電源
電子工作大好き老人 2021/03/29(Mon) 11:31 No.233
なぜそんなに安いのか分かりません。
AliExpressでも12000-13000円位はしています。
AliExpressでも12000-13000円位はしています。
電子工作大好き老人 2021/03/29(Mon) 11:31 No.233
Re: CVCC電源
前期高齢者 2021/03/29(Mon) 12:07 No.234
昔の100円ラジオは原価10円くらいだったそうなので想像を絶するコストでできるのではないかと思います。
最初のところは開発費がかかるでしょうが少し売れるとなると俺も、俺もとコピーすればパーツ集めてチョイチョイとできるのでしょう。
最初のところは開発費がかかるでしょうが少し売れるとなると俺も、俺もとコピーすればパーツ集めてチョイチョイとできるのでしょう。
前期高齢者 2021/03/29(Mon) 12:07 No.234
Re: CVCC電源
たむちゃん 2021/03/29(Mon) 12:49 No.235
>新品のアナログ電流計１個買うだけでも２ｋするので、迷わず買いました
昔(4，5年前)中華アナログメーターが1個2-300円位で買えたので何種類か
買った時期がありましたが、現在では倍くらいの価格になっていますね
ただ普通の45型メーターより大きいので使い道が無くお蔵入り状態
昔(4，5年前)中華アナログメーターが1個2-300円位で買えたので何種類か
買った時期がありましたが、現在では倍くらいの価格になっていますね
ただ普通の45型メーターより大きいので使い道が無くお蔵入り状態
たむちゃん 2021/03/29(Mon) 12:49 No.235
Re: CVCC電源
たむちゃん 2021/04/02(Fri) 05:31 No.249
CVCC電源、ラジオの電源に使えるかどうか試してみました。結果,ノイズが少なく
なったとは言えやはりスイッチング式ですね、ノイズまみれの音で使い物になりま
せん、この後ノイズ除去基板を組み立ててテストします
なったとは言えやはりスイッチング式ですね、ノイズまみれの音で使い物になりま
せん、この後ノイズ除去基板を組み立ててテストします
たむちゃん 2021/04/02(Fri) 05:31 No.249
Re: CVCC電源
たむちゃん 2021/04/02(Fri) 10:03 No.250
>この後ノイズ除去基板を組み立ててテストします
朝一で組み立てて実験してみました。まだ微かにノイズが聞こえますが放送波を
受信すると実用になる位にノイズを気にせず受信できました。これで何とかこの
電源をラジオ、アンプに使うめどが立ちました。本来なら電源内部に内蔵すべき
でしょうがキットに付いてきたコンデンサーは耐圧16Vの物なので内蔵してしまう
と30Vまで出せなくなってしまうので外付けで使う様になります
朝一で組み立てて実験してみました。まだ微かにノイズが聞こえますが放送波を
受信すると実用になる位にノイズを気にせず受信できました。これで何とかこの
電源をラジオ、アンプに使うめどが立ちました。本来なら電源内部に内蔵すべき
でしょうがキットに付いてきたコンデンサーは耐圧16Vの物なので内蔵してしまう
と30Vまで出せなくなってしまうので外付けで使う様になります
たむちゃん 2021/04/02(Fri) 10:03 No.250
Re: CVCC電源
前期高齢者 2021/04/02(Fri) 10:42 No.251
写真を拝見するとコモンモードフィルターの様ですがこの後にノーマルモードフィルターを通すとさらに落ちると思います。
私の実験では両方で50ｍVが約1ｍVまで落ちました。
私の実験では両方で50ｍVが約1ｍVまで落ちました。
前期高齢者 2021/04/02(Fri) 10:42 No.251
Re: CVCC電源
たむちゃん 2021/04/02(Fri) 11:39 No.252
>ノーマルモードフィルターを通すとさらに落ちると思います。
やはりそうですか、今回組み立てたノイズ除去基板はノイズ低減のほか中容量の
電解コンをラダー型に配置して電源ラインインピーダンスを下げ音質向上効果を
持ったものなのですが他にノイズ除去に特化したキットも持っていますので探して
作ってみます(探すと言っても何処にしまったか不明なので写真も当時の販売ページ
の物です、なので探し出すのには時間が掛かりそうです)
やはりそうですか、今回組み立てたノイズ除去基板はノイズ低減のほか中容量の
電解コンをラダー型に配置して電源ラインインピーダンスを下げ音質向上効果を
持ったものなのですが他にノイズ除去に特化したキットも持っていますので探して
作ってみます(探すと言っても何処にしまったか不明なので写真も当時の販売ページ
の物です、なので探し出すのには時間が掛かりそうです)
たむちゃん 2021/04/02(Fri) 11:39 No.252
Re: CVCC電源
通りすがりのおっさん 2021/05/08(Sat) 18:12
No.445
会社のCVCCで1オーム以下の低抵抗値をDMMを使って測ることになる。
CVCCの電流も可能ならDMMの電流計でモニタしたほうがいいでしょうか？
それともシャント的な検出抵抗を用意して両端の電圧を測りシャント抵抗の値で割るオームの法則がいいか。
測りたい抵抗値の電圧でDMMが1個しかないんですよねー。
測りたい低抵抗のためにしかDMMを使えないなら、モニタ用・調整用に
一瞬だけ使って、抵抗測定のために付け替えるかな。
この場合、電流計・電圧計出使う場合、DMMのプローブの付け替えと、DMMの測定モードの変更忘れでヒューズ飛ばしちゃうリスクもでてくるなー。
CVCCの定電流モードって負荷抵抗が変っても一定電流だから測りたい低抵抗をショートさせてしまってもいいですよね。DMMの付け替えのためにｗ。
それかCVCCの電流値を信じて、その値で測定したい低抵抗の両端電圧を割るか。
CVCCの電流も可能ならDMMの電流計でモニタしたほうがいいでしょうか？
それともシャント的な検出抵抗を用意して両端の電圧を測りシャント抵抗の値で割るオームの法則がいいか。
測りたい抵抗値の電圧でDMMが1個しかないんですよねー。
測りたい低抵抗のためにしかDMMを使えないなら、モニタ用・調整用に
一瞬だけ使って、抵抗測定のために付け替えるかな。
この場合、電流計・電圧計出使う場合、DMMのプローブの付け替えと、DMMの測定モードの変更忘れでヒューズ飛ばしちゃうリスクもでてくるなー。
CVCCの定電流モードって負荷抵抗が変っても一定電流だから測りたい低抵抗をショートさせてしまってもいいですよね。DMMの付け替えのためにｗ。
それかCVCCの電流値を信じて、その値で測定したい低抵抗の両端電圧を割るか。
通りすがりのおっさん 2021/05/08(Sat) 18:12 No.445
Re: CVCC電源
たむちゃん 2021/05/09(Sun) 12:07 No.448
>それかCVCCの電流値を信じて、その値で測定したい低抵抗の両端電圧を割るか。
私が持っているCVCC電源で実験した限りでは電圧表示はDMMとほぼ同じですが
CVCC電源電流表示は多く表示するのでDMM電流計を直列に入れた方が良いでし
ょう
私が持っているCVCC電源で実験した限りでは電圧表示はDMMとほぼ同じですが
CVCC電源電流表示は多く表示するのでDMM電流計を直列に入れた方が良いでし
ょう
たむちゃん 2021/05/09(Sun) 12:07 No.448
アンプ用の電源
ヘッドホンアンプの電源といった電子工作キットは電源の回路がけっこう省略されがちですが、安定化したDC電圧はどうやってつくればいいのでしょうか。
乾電池＜減りますよねｗ電池容量が。
コンセント＜トランスと整流回路と…電源のせいで装置が大きくおもくなるばかり
ＡＣアダプタ＜12Vであればまあぃいかな。
アンプに搭載する電源回路は電流別に設計できないもんでしょうか。
100mAでいいのか。500mAもいるのか、はたまた3A, 5A, 10A。
Re: アンプ用の電源
たむちゃん 2021/04/12(Mon) 06:25 No.295
オーディオ用電源、特にヘッドホンアンプなどではスイッチング式電源はNGでしょうね
そうでないLEDを点灯する物やPICなどのマイコン機器ならスイッチング式でOKでしょう
安定化には3端子レギュレーターを使うのが普通です電流はパワーアンプなどでは3Aとか
5Aくらい必要ですが、それ以外でしたら1Aあれば十分です
ただ厳密には3端子レギュレーターもノイズを出しますのでオーディオ機器を作る人たち
には嫌う傾向があります、大抵はパワーTrかFETを使った３石程度の安定化回路を組み込ん
でいます、あとヘッドホンアンプなどではモバイル性を考えてリチュウム電池駆動されて
いる人もいます(充電池なので充電時以外はノイズが出ません)
そうでないLEDを点灯する物やPICなどのマイコン機器ならスイッチング式でOKでしょう
安定化には3端子レギュレーターを使うのが普通です電流はパワーアンプなどでは3Aとか
5Aくらい必要ですが、それ以外でしたら1Aあれば十分です
ただ厳密には3端子レギュレーターもノイズを出しますのでオーディオ機器を作る人たち
には嫌う傾向があります、大抵はパワーTrかFETを使った３石程度の安定化回路を組み込ん
でいます、あとヘッドホンアンプなどではモバイル性を考えてリチュウム電池駆動されて
いる人もいます(充電池なので充電時以外はノイズが出ません)
たむちゃん 2021/04/12(Mon) 06:25 No.295
Re: アンプ用の電源
通りすがりのおっさん 2021/04/21(Wed) 09:03 No.350
安定化電源 正負 これを設計しなければ電源もなにもはじまらないってわけですね h ttp://www.mizunaga.jp/regulate.html
通りすがりのおっさん 2021/04/21(Wed) 09:03 No.350
Re: アンプ用の電源
通りすがりのおっさん 2021/04/28(Wed) 12:32 No.380
<一部マニア界では「三端子レギュレーターは使わない方が良い」とも言われてます。
https://dtmdriver.com/dtm-discrete#i ほなるどですねー
https://dtmdriver.com/dtm-discrete#i ほなるどですねー
通りすがりのおっさん 2021/04/28(Wed) 12:32 No.380
Re: アンプ用の電源
昔、uPC142A（LM304同等）と 2SB505 を組み合わせた 8Vの安定化電源と、三端子
レギュレータ uPC14308（一応通工用の 8V用）の出力を低周波から30MHzまでの
スペアナ MS420B につないでノイズを比べたことがあります。
結果は、広い範囲にわたって三端子レギュレータの方が何dBだったか（１桁dB）ノイズ
が多かったのですが、「これなら実用上差がない」と思った記憶があります。（大差は
なかったので数値は忘れました。）
メインアンプでしたら、ブリッジ整流か両波整流してコンデンサで平滑しただけの電源
で動いているものがほとんどでしょうから、それと比べたら三端子レギュレータでも
御の字（気にならない）のではないかと思います。
それより、配線の引き回しや共通インピーダンスのせいでハムが乗ることを心配された
方が良さそうに思います。ヘッドホンだとスピーカーのときよりハムが気になりますので。
レギュレータ uPC14308（一応通工用の 8V用）の出力を低周波から30MHzまでの
スペアナ MS420B につないでノイズを比べたことがあります。
結果は、広い範囲にわたって三端子レギュレータの方が何dBだったか（１桁dB）ノイズ
が多かったのですが、「これなら実用上差がない」と思った記憶があります。（大差は
なかったので数値は忘れました。）
メインアンプでしたら、ブリッジ整流か両波整流してコンデンサで平滑しただけの電源
で動いているものがほとんどでしょうから、それと比べたら三端子レギュレータでも
御の字（気にならない）のではないかと思います。
それより、配線の引き回しや共通インピーダンスのせいでハムが乗ることを心配された
方が良さそうに思います。ヘッドホンだとスピーカーのときよりハムが気になりますので。
Re: アンプ用の電源
たむちゃん 2021/04/28(Wed) 18:15 No.382
>メインアンプでしたら、ブリッジ整流か両波整流してコンデンサで平滑しただけの電源
>で動いているものがほとんどでしょう
そうですね、メインアンプでしたら駆動するのがスピーカーですので多少スピーカーから
電源ノイズが出てもスピーカーの種類によっては全く問題ないでしょう、ですがヘッドホン
アンプとなると耳のすぐそばで音を再生するので通常のオーディオ用ヘッドホンでは気に
なります、3端子レギュレーターでも種類によってはノイズが少ない物もありますので探して
みて下さい、あとPDC加藤さんの言われるように配線回しもノイズ発生の原因になります
細かい文章は苦手ですので以前エレキット説明書に参考になる部分を撮影しましたので
見てみて下さい
>で動いているものがほとんどでしょう
そうですね、メインアンプでしたら駆動するのがスピーカーですので多少スピーカーから
電源ノイズが出てもスピーカーの種類によっては全く問題ないでしょう、ですがヘッドホン
アンプとなると耳のすぐそばで音を再生するので通常のオーディオ用ヘッドホンでは気に
なります、3端子レギュレーターでも種類によってはノイズが少ない物もありますので探して
みて下さい、あとPDC加藤さんの言われるように配線回しもノイズ発生の原因になります
細かい文章は苦手ですので以前エレキット説明書に参考になる部分を撮影しましたので
見てみて下さい
たむちゃん 2021/04/28(Wed) 18:15 No.382
Re: アンプ用の電源
通りすがりのおっさん 2021/05/08(Sat) 18:02 No.443
<<エレキット説明書に参考になる部分を撮影しましたので
見てみて下さい。
回路図をどうやって見てもオーディオって多点アースにしかならない。入力部、電圧増幅部、スピーカ駆動（出力部）、電源部。
基板上はベタアースで、最後にシャーシに1点アースがいいのか。
回路上はアース母線方式がいいのか。
回路上はどうやってもベタアースじゃなければアース母線にしかならないと思う。
また出力部は電流が多く流れるので、入力部の小信号部に影響しないようにとなると、アース配線に抵抗分を持ってしまう細いラインにしかならない？？
また出力部のGNDは電源のGNDとループとなるように〜みたいなことを言う方もいらっしゃったりするし。
ノイズ的には入力部のGNDと入力コネクタの金属胴体部をアースせよと言ってみたり。振り回されるなーと思います。
見てみて下さい。
回路図をどうやって見てもオーディオって多点アースにしかならない。入力部、電圧増幅部、スピーカ駆動（出力部）、電源部。
基板上はベタアースで、最後にシャーシに1点アースがいいのか。
回路上はアース母線方式がいいのか。
回路上はどうやってもベタアースじゃなければアース母線にしかならないと思う。
また出力部は電流が多く流れるので、入力部の小信号部に影響しないようにとなると、アース配線に抵抗分を持ってしまう細いラインにしかならない？？
また出力部のGNDは電源のGNDとループとなるように〜みたいなことを言う方もいらっしゃったりするし。
ノイズ的には入力部のGNDと入力コネクタの金属胴体部をアースせよと言ってみたり。振り回されるなーと思います。
通りすがりのおっさん 2021/05/08(Sat) 18:02 No.443
Re: アンプ用の電源
たむちゃん 2021/05/09(Sun) 10:49 No.446
>回路図をどうやって見てもオーディオって多点アースにしかならない。
基板製作ですとなかなか難しいですね、ですが真空管アンプなどラグ板配線なら
かなり集約できます、私はペルケさんのページでアース回路を勉強して私なりに
アース回路を工夫して作っています(6P1アンプの入力シールドラインアースは
両端接続で少々まずかったです)
ペルケ氏参考ページURL
http://www.op316.com/tubes/tips/tips0.htm
基板製作ですとなかなか難しいですね、ですが真空管アンプなどラグ板配線なら
かなり集約できます、私はペルケさんのページでアース回路を勉強して私なりに
アース回路を工夫して作っています(6P1アンプの入力シールドラインアースは
両端接続で少々まずかったです)
ペルケ氏参考ページURL
http://www.op316.com/tubes/tips/tips0.htm
たむちゃん 2021/05/09(Sun) 10:49 No.446
Re: アンプ用の電源
たむちゃん 2021/05/09(Sun) 11:08 No.447
>基板製作ですとなかなか難しいですね
基板アンプでも回路パターンにある程度のこだわりを持ったメーカーのキット基板です
当時はそれなりに評価もされたヒットアンプキットでした。
基板アンプでも回路パターンにある程度のこだわりを持ったメーカーのキット基板です
当時はそれなりに評価もされたヒットアンプキットでした。
たむちゃん 2021/05/09(Sun) 11:08 No.447
インダクタンスメーター
皆さんはインダクタンスを測るメーターは何をお持ちですか？。
手巻きのインダクタンス1ターンくらいから測れればと思っております、無理かな？。
以前たむちゃんさんからラジオのアンテナに付けるインダクタンス（直径4ｍｍ７ターン）を測ろうとしましたが
僕の持っている物は全て０と出てしまいます、これ位を測れると嬉しいのですが。
値段はそこそこ、26円とは言いません。
Re: インダクタンスメーター
たくみつ 2021/05/02(Sun) 10:04 No.398

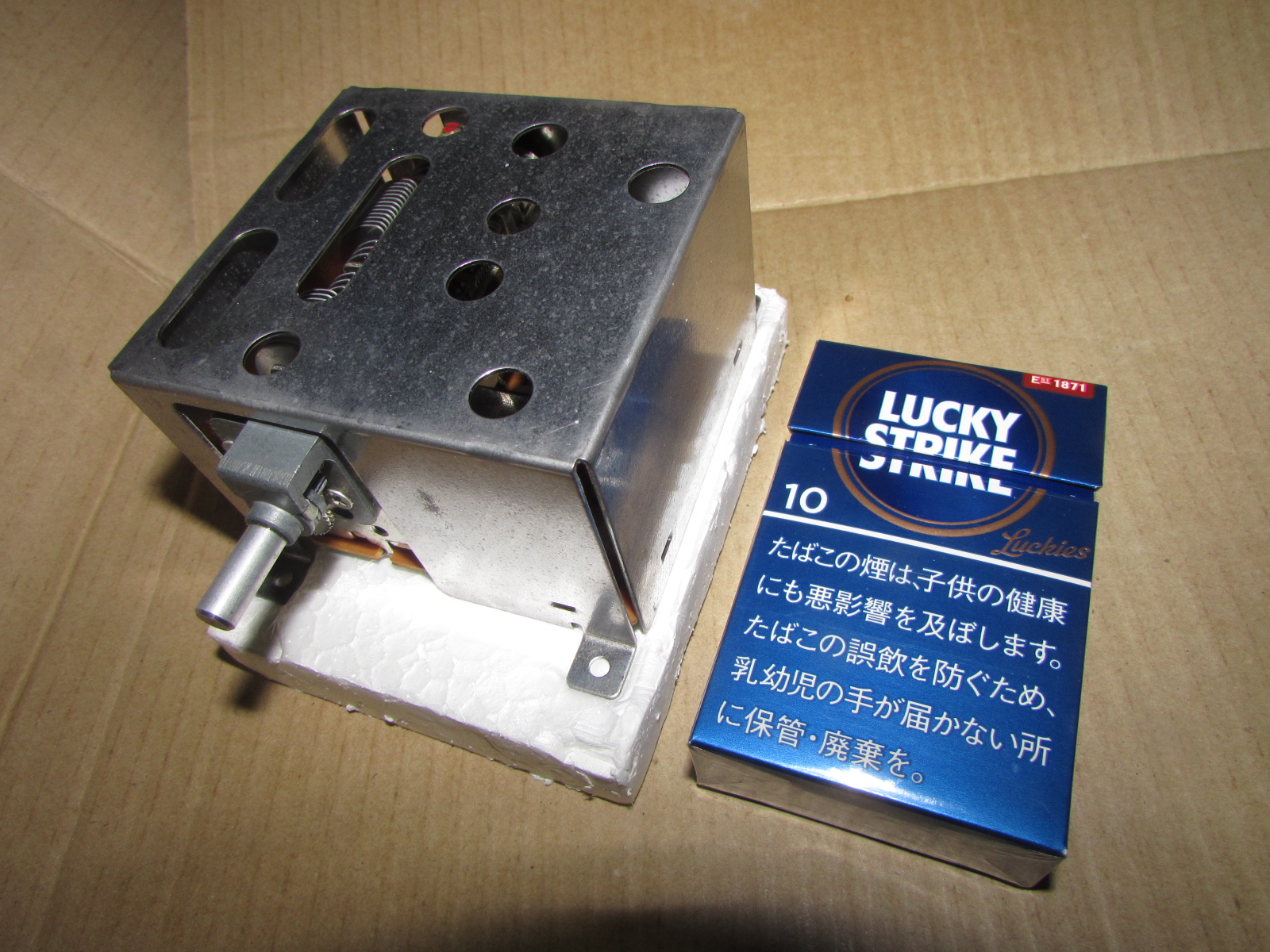

自作のアンテナ制作するのに、コイル作成してどれほどの
値かを測定します、それによりコンデンサの値を変えたりも
します、このコンデンサの市販品少ないので、探すの大変
整合取るのは難しいです、市販品は高耐圧で良いけど、値段
高くて買えない、メーターキットを完成させた。
とうもろこしの種発芽しないので苗を買った、植えておきたいな。
値かを測定します、それによりコンデンサの値を変えたりも
します、このコンデンサの市販品少ないので、探すの大変
整合取るのは難しいです、市販品は高耐圧で良いけど、値段
高くて買えない、メーターキットを完成させた。
とうもろこしの種発芽しないので苗を買った、植えておきたいな。
たくみつ 2021/05/02(Sun) 10:04 No.398
Re: インダクタンスメーター
たむちゃん 2021/05/02(Sun) 10:41 No.399
インダクタンスの測定はキャパシタンスの測定より難しいです、理由は測定する際の
機器が測定に使う周波数で正しい値が出ないと言う事です、私が使っているのは中華製の
DM4070ですが、ある程度正しい値を測定してくれるのは10μHの空芯コイルまでです
空芯とあえて書いたのはコアー付などでは先程の測定周波数でコアーの透磁率により
インダクタンスが変化するからです、なのでラジオ掲示板の板主の方は秋月で販売し
ている測定周波数を切り替えられるDE-5000を使われています
私の使っている物では1μH以下の物(FMラジオで紹介した5mm径7回巻き)では正しい
値を測定してくれないので計算式でインダクタンスを求めています、いずれ機会が
あれば秋月のDE-5000を購入したいと思っています(今の処DM4070で間に合って
いるので当分先かな？)
機器が測定に使う周波数で正しい値が出ないと言う事です、私が使っているのは中華製の
DM4070ですが、ある程度正しい値を測定してくれるのは10μHの空芯コイルまでです
空芯とあえて書いたのはコアー付などでは先程の測定周波数でコアーの透磁率により
インダクタンスが変化するからです、なのでラジオ掲示板の板主の方は秋月で販売し
ている測定周波数を切り替えられるDE-5000を使われています
私の使っている物では1μH以下の物(FMラジオで紹介した5mm径7回巻き)では正しい
値を測定してくれないので計算式でインダクタンスを求めています、いずれ機会が
あれば秋月のDE-5000を購入したいと思っています(今の処DM4070で間に合って
いるので当分先かな？)
たむちゃん 2021/05/02(Sun) 10:41 No.399
Re: インダクタンスメーター
前期高齢者 2021/05/02(Sun) 12:06 No.400
ここのNO32LCメーターはどうでしょうか。
このメータで適当なコイルを測ってみると0.326uH(f=1M),DE5000では0.324uH(f=100k)なので結構使えると思います。
他にはディップメータで共振周波数から計算するとかもあります。
このメータで適当なコイルを測ってみると0.326uH(f=1M),DE5000では0.324uH(f=100k)なので結構使えると思います。
他にはディップメータで共振周波数から計算するとかもあります。
前期高齢者 2021/05/02(Sun) 12:06 No.400
Re: インダクタンスメーター
たむちゃん 2021/05/02(Sun) 12:07 No.401
インダクタンスメーターの話ではないのですが「いずれ機会があれば秋月のDE-5000を
購入したいと思っています」と言っておきながら先程また集め始めたフィギュアが2体
届きました。今回はソードアートオンラインのアスナです、2体合わせて2,880円、もち
ろん新品でなく未開封中古品です、この様な物に出費しているので高価な測定器など
買えません、中華20円台シリーズ注文も2件目の返金案内が届きました。数点注文して
いますが、あと何件返金されるか(販売したくないか)楽しみです
追伸 1体だけディスプレイしてみました。プライズ品(ゲーセン景品)と思えないような
クオリティです、昔の1体1000円台クラスのフィギュアよりよくなっています中華レベルも
向上していると言う事でしょうか？
購入したいと思っています」と言っておきながら先程また集め始めたフィギュアが2体
届きました。今回はソードアートオンラインのアスナです、2体合わせて2,880円、もち
ろん新品でなく未開封中古品です、この様な物に出費しているので高価な測定器など
買えません、中華20円台シリーズ注文も2件目の返金案内が届きました。数点注文して
いますが、あと何件返金されるか(販売したくないか)楽しみです
追伸 1体だけディスプレイしてみました。プライズ品(ゲーセン景品)と思えないような
クオリティです、昔の1体1000円台クラスのフィギュアよりよくなっています中華レベルも
向上していると言う事でしょうか？
たむちゃん 2021/05/02(Sun) 12:07 No.401
Re: インダクタンスメーター
てる 2021/05/02(Sun) 15:39 No.402
>NO32LCメータ
これが今一探しきれない
DE-5000
DM4070
結構値が張るんですね、欲しいものリストですね。
このソフト良さそうですね、当分はこれで行きましょう。
車、あまり乗っていないのでバッテリーが上がってしまった、今の車はいろんな機能が付いているので、電気を食うんだろうな。
バッテリー交換しなければ、乗らないと、5日位しか持たない。
これが今一探しきれない
DE-5000
DM4070
結構値が張るんですね、欲しいものリストですね。
このソフト良さそうですね、当分はこれで行きましょう。
車、あまり乗っていないのでバッテリーが上がってしまった、今の車はいろんな機能が付いているので、電気を食うんだろうな。
バッテリー交換しなければ、乗らないと、5日位しか持たない。
てる 2021/05/02(Sun) 15:39 No.402
Re: インダクタンスメーター
前期高齢者 2021/05/02(Sun) 16:16 No.403
>NO32LCメータ
これが今一探しきれない
言葉足らずですみませんでした。
マスカットさんの電子工作コンテンツのNO32です。
これが今一探しきれない
言葉足らずですみませんでした。
マスカットさんの電子工作コンテンツのNO32です。
前期高齢者 2021/05/02(Sun) 16:16 No.403
Re: インダクタンスメーター
てる 2021/05/02(Sun) 16:30 No.404
>マスカットさんの電子工作コンテンツのNO32です。
そうでしたか、灯台下暗し？。
之作ろう。
そうでしたか、灯台下暗し？。
之作ろう。
てる 2021/05/02(Sun) 16:30 No.404
Re: インダクタンスメーター
たむちゃん 2021/05/02(Sun) 16:45 No.405
>>NO32LCメータ
>これが今一探しきれない
私もどの製品か分からなかったのですがマスカットさんのコンテンツでしたか
測定周波数が1MHzあればかなり正確な値を出してくれそうですね、私が購入した
DM4070は精度が2.5％とあまり良くなく製品でしたらDE-5000がお勧めです2000円台
なら基板タイプとか秋月にも製品として2000円台の物もある様ですが微小容量が
測定できるかは不明です
午後はパイプ車庫型自転車置き場を組み立てる予定でしたが雷雨が来て断念しまし
た。この連休中も天候が不安定の様で心配です、プライズフィギュア残りの1体も
飾ってみました。こちらも予想より大型で展示配置を入れ替えてみました(購入時
置台がペットボトルキャップ型なのでもう少し小さいと思っていました)
>これが今一探しきれない
私もどの製品か分からなかったのですがマスカットさんのコンテンツでしたか
測定周波数が1MHzあればかなり正確な値を出してくれそうですね、私が購入した
DM4070は精度が2.5％とあまり良くなく製品でしたらDE-5000がお勧めです2000円台
なら基板タイプとか秋月にも製品として2000円台の物もある様ですが微小容量が
測定できるかは不明です
午後はパイプ車庫型自転車置き場を組み立てる予定でしたが雷雨が来て断念しまし
た。この連休中も天候が不安定の様で心配です、プライズフィギュア残りの1体も
飾ってみました。こちらも予想より大型で展示配置を入れ替えてみました(購入時
置台がペットボトルキャップ型なのでもう少し小さいと思っていました)
たむちゃん 2021/05/02(Sun) 16:45 No.405
Re: インダクタンスメーター
前期高齢者 2021/05/02(Sun) 19:40 No.406
マスカットさんのと同じ理屈ですが部品点数が少し減ります。
http://www.picfun.com/f1makeframe.html
この中のLCメータ
http://www.picfun.com/f1makeframe.html
この中のLCメータ
前期高齢者 2021/05/02(Sun) 19:40 No.406
Re: インダクタンスメーター
たむちゃん 2021/05/02(Sun) 20:19 No.407
>他にはディップメータで共振周波数から計算するとかもあります。
前期高齢者さんが投稿された「共振周波数から計算する」に近いですが発振周波数から
計算して求めると言うページを見つけました。これですと1石発振回路を作ってテスター
内蔵の周波数カウンターなどを使って計算にてインダクタンスが求められます、製作は
簡単そうなので興味があればご覧になってください
PDF_URLページ
http://espilab.ddo.jp/wp/wp-content/uploads/2013/07/e4af4a5f72b3b86a1d6ec788ae8b7a8d.pdf
此の回路の肝はC1,2,3の1500pFで精度の高いコンデンサーを使う事です
前期高齢者さんが投稿された「共振周波数から計算する」に近いですが発振周波数から
計算して求めると言うページを見つけました。これですと1石発振回路を作ってテスター
内蔵の周波数カウンターなどを使って計算にてインダクタンスが求められます、製作は
簡単そうなので興味があればご覧になってください
PDF_URLページ
http://espilab.ddo.jp/wp/wp-content/uploads/2013/07/e4af4a5f72b3b86a1d6ec788ae8b7a8d.pdf
此の回路の肝はC1,2,3の1500pFで精度の高いコンデンサーを使う事です
たむちゃん 2021/05/02(Sun) 20:19 No.407
Re: インダクタンスメーター
私が長年愛用しているのはこれです。マスカットさんの「NO32LCメータ」と同じような
構成だと思います。キットでしたが、高かったです。なぜか、インダクタンスがは６％
大きい値を表示（100uHなら106uH と表示）します。「HP の高級測定器で測った値と
ほぼ同じ値を表示するほど正確」との触れ込みでしたが。
構成だと思います。キットでしたが、高かったです。なぜか、インダクタンスがは６％
大きい値を表示（100uHなら106uH と表示）します。「HP の高級測定器で測った値と
ほぼ同じ値を表示するほど正確」との触れ込みでしたが。
Re: インダクタンスメーター
電子工作大好き老人 2021/05/02(Sun) 21:15 No.409
AliExpressで LCメーターで検索すると1500円位（送料込み）で沢山出て来ます。
原理はマスカットさんのと同じと思われます。
ご自分で作るより断然お得です。
原理はマスカットさんのと同じと思われます。
ご自分で作るより断然お得です。
電子工作大好き老人 2021/05/02(Sun) 21:15 No.409
Re: インダクタンスメーター
たくみつ 2021/05/03(Mon) 00:03 No.410
＜私が長年愛用しているのはこれです。
自分が使用しているメーターと同じようです、自分のは
正確なのか後で確認したいです。
!(^^)!
草退治してたらカラスがついてきた。
自分が使用しているメーターと同じようです、自分のは
正確なのか後で確認したいです。
!(^^)!
草退治してたらカラスがついてきた。
たくみつ 2021/05/03(Mon) 00:03 No.410
Re: インダクタンスメーター
てる 2021/05/03(Mon) 08:50 No.411
高価で、精度の高いもの、徹底的に安いもの、自分で作る。
此の、3択で迷っています、一個くらいは高価なものも良いかな。
でも、高価でも精度が高いかどうかは分からない。
しばらく、悩んでみます、これも又楽し。
此の、3択で迷っています、一個くらいは高価なものも良いかな。
でも、高価でも精度が高いかどうかは分からない。
しばらく、悩んでみます、これも又楽し。
てる 2021/05/03(Mon) 08:50 No.411
Re: インダクタンスメーター
たむちゃん 2021/05/03(Mon) 09:05 No.412
私のモットーは必要な時、必要なレベルの測定器をもつと言う事です、ですから
DSO138レベルのデジタルオシロでも低速掃引のストレージが出来るので十分に
自分の知りたいレベルの測定が出来ます、今回のμHレベルのインダクタンス測定
も1石発振回路で可能ならば治具として作ってみようと思います
ただし安物コレクターとしては色々なテスターやフィギュアに手をだしてしまいます
ある意味、悪い安物コレクター病に罹っていることも否定できません
DSO138レベルのデジタルオシロでも低速掃引のストレージが出来るので十分に
自分の知りたいレベルの測定が出来ます、今回のμHレベルのインダクタンス測定
も1石発振回路で可能ならば治具として作ってみようと思います
ただし安物コレクターとしては色々なテスターやフィギュアに手をだしてしまいます
ある意味、悪い安物コレクター病に罹っていることも否定できません
たむちゃん 2021/05/03(Mon) 09:05 No.412
Re: インダクタンスメーター
たくみつ 2021/05/03(Mon) 10:41 No.413
<安物コレクターとしては色々なテスターやフィギュアに
<手をだしてしまいます
可愛らしいフィギュア欲しい、人生では1個も買えていない
、秋葉原では良いのは安くても８千円は超える、中古ショップ
は、安くとも1千円は超えてしまいます、
待っていれば100均でも買えるようになるのかな。
大きな実がなるイチゴは葉が大きくなるばかりで、花が咲かな
い、今年もツルから苗を増やしたい。
<手をだしてしまいます
可愛らしいフィギュア欲しい、人生では1個も買えていない
、秋葉原では良いのは安くても８千円は超える、中古ショップ
は、安くとも1千円は超えてしまいます、
待っていれば100均でも買えるようになるのかな。
大きな実がなるイチゴは葉が大きくなるばかりで、花が咲かな
い、今年もツルから苗を増やしたい。
たくみつ 2021/05/03(Mon) 10:41 No.413
Re: インダクタンスメーター
たむちゃん 2021/05/03(Mon) 12:34 No.414
>可愛らしいフィギュア欲しい、人生では1個も買えていない
フィギュア集めは思い入れと思い切りが無いと難しいですよ、なにせオタクワールドの
世界ですから周囲の人に変わった目で見られたりしますので、それを気にしなければ
集め始めたらドツボにハマる人もいます、フィギュアと言っても美少女物ばかりでは
なくアニメマスコット的なものやヒーロー物など多彩にありますので自分の所に飾って
恥ずかしくない物から集めるのも良いでしょう
>待っていれば100均でも買えるようになるのかな。
100均でも見かけますが未だマニアとして飾るに堪えないレベルの物です、私が初めて
購入した物は写真上の赤枠の物ですがリサイクルショップで300円でした。本来はプラ
イズ品として箱入りでは2〜3000円で販売されている物ですが箱無し少々日焼け品でした
ので300円の値札になっていました。写真下の緑枠の物も同じでアニメとして人気も
無かったのか150円でした。いずれにしてもあまりのめり込むと写真上が写真下の様に
なっていき、この他に飾り切れない物が箱詰めでたまっていきますのでご注意を
フィギュア集めは思い入れと思い切りが無いと難しいですよ、なにせオタクワールドの
世界ですから周囲の人に変わった目で見られたりしますので、それを気にしなければ
集め始めたらドツボにハマる人もいます、フィギュアと言っても美少女物ばかりでは
なくアニメマスコット的なものやヒーロー物など多彩にありますので自分の所に飾って
恥ずかしくない物から集めるのも良いでしょう
>待っていれば100均でも買えるようになるのかな。
100均でも見かけますが未だマニアとして飾るに堪えないレベルの物です、私が初めて
購入した物は写真上の赤枠の物ですがリサイクルショップで300円でした。本来はプラ
イズ品として箱入りでは2〜3000円で販売されている物ですが箱無し少々日焼け品でした
ので300円の値札になっていました。写真下の緑枠の物も同じでアニメとして人気も
無かったのか150円でした。いずれにしてもあまりのめり込むと写真上が写真下の様に
なっていき、この他に飾り切れない物が箱詰めでたまっていきますのでご注意を
たむちゃん 2021/05/03(Mon) 12:34 No.414
Re: インダクタンスメーター
てるさん、
>高価で、精度の高いもの、徹底的に安いもの、自分で作る。
高価で精度（確度）の高い測定器を持ち、それを使って自分で安く作った測定器を
較正して使うのが楽しくて実用的かと思っています。中古部品やジャンク部品を使っ
ても、めちゃくちゃ安い中華測定器には値段で勝てませんが、勉強と実用になると
思います。高級測定器は借りられれば、それが一番でしょうが。
>高価で、精度の高いもの、徹底的に安いもの、自分で作る。
高価で精度（確度）の高い測定器を持ち、それを使って自分で安く作った測定器を
較正して使うのが楽しくて実用的かと思っています。中古部品やジャンク部品を使っ
ても、めちゃくちゃ安い中華測定器には値段で勝てませんが、勉強と実用になると
思います。高級測定器は借りられれば、それが一番でしょうが。
Re: インダクタンスメーター
たむちゃん 2021/05/04(Tue) 07:42 No.418
>自分で安く作った測定器を較正して使う
そうですね趣味的にはそれが一番だと思います、趣味とプロの違いは仕事に責任が
有るか無いかです、プロには仕事の責任があります責任とは行った仕事を保証でき
るかと言う事です(保障もありますね)ですから校正を受けた精度の高い測定器で測定
した値を示す必要がありますが趣味なら責任が無いので自分が納得できる値を測定
出来れば良いのです(最近の自動車車検の問題などとてもプロの仕事と思えません)
そうですね趣味的にはそれが一番だと思います、趣味とプロの違いは仕事に責任が
有るか無いかです、プロには仕事の責任があります責任とは行った仕事を保証でき
るかと言う事です(保障もありますね)ですから校正を受けた精度の高い測定器で測定
した値を示す必要がありますが趣味なら責任が無いので自分が納得できる値を測定
出来れば良いのです(最近の自動車車検の問題などとてもプロの仕事と思えません)
たむちゃん 2021/05/04(Tue) 07:42 No.418
Re: インダクタンスメーター
てる 2021/05/04(Tue) 09:29 No.419
PDC加藤さん、アドバイス有り難うございます。
DE-5000
これにしようかな、と考え中です、之だとチッププローブも意外と安く手に入りますね。
之の後にマスカットさんのを作ってみようと思っております。
DE-5000
これにしようかな、と考え中です、之だとチッププローブも意外と安く手に入りますね。
之の後にマスカットさんのを作ってみようと思っております。
てる 2021/05/04(Tue) 09:29 No.419
Re: インダクタンスメーター
てるさん
アドバイスだなんて、そんなつもりではなく、私が思う「こうだったらいいな」を
書いただけです。あまり実践できていませんし。とくに、「高価で精度（確度）の高い測定器を持ち」の部分とか。(^^;
DE-5000 は海外のサイトでも評判はよいようです。私も欲しいのですが、すでに
あるものであまり不自由はしていないので、躊躇しています。また特別給付金が
もらえたりすれば、買うかもしれません。
アドバイスだなんて、そんなつもりではなく、私が思う「こうだったらいいな」を
書いただけです。あまり実践できていませんし。とくに、「高価で精度（確度）の高い測定器を持ち」の部分とか。(^^;
DE-5000 は海外のサイトでも評判はよいようです。私も欲しいのですが、すでに
あるものであまり不自由はしていないので、躊躇しています。また特別給付金が
もらえたりすれば、買うかもしれません。
Re: インダクタンスメーター
たくみつ 2021/05/05(Wed) 14:43 No.422
<パイプ車庫型自転車置き場を組み立てる予定でしたが
<雷雨が来て断念しまし
パイプ雨よけを、ホームセンターで買った、組み立てました
、これでトマトが病気になりにくくなりそうです、傘だと強
風で降れ曲がり、持続は困難でした。
セリアで火おこし容器が売られているらしい、買いにいき、
防災関連道具を備え、地震に備えたいです。
<雷雨が来て断念しまし
パイプ雨よけを、ホームセンターで買った、組み立てました
、これでトマトが病気になりにくくなりそうです、傘だと強
風で降れ曲がり、持続は困難でした。
セリアで火おこし容器が売られているらしい、買いにいき、
防災関連道具を備え、地震に備えたいです。
たくみつ 2021/05/05(Wed) 14:43 No.422
Re: インダクタンスメーター
たむちゃん 2021/05/05(Wed) 18:14 No.424
>午後はパイプ車庫型自転車置き場を組み立てる予定でしたが雷雨が来て断念しました。
きのう投稿しませんでしたが天候が良かったの昨日組み立て設置しました。
午前中骨組みを組み立て午後からシート張りをして完成です、元々この場所
には同じ型のパイプ自転車置き場を設置したのですが積雪でシートが破れ
パイプも変形して使えなくなったのですが今回シート強力タイプを購入して
再設置となりました。今回は付属してセンサー室内灯も取り付けました。この
後は床面に昨年玄関先に施工した固まる土を敷く予定です
きのう投稿しませんでしたが天候が良かったの昨日組み立て設置しました。
午前中骨組みを組み立て午後からシート張りをして完成です、元々この場所
には同じ型のパイプ自転車置き場を設置したのですが積雪でシートが破れ
パイプも変形して使えなくなったのですが今回シート強力タイプを購入して
再設置となりました。今回は付属してセンサー室内灯も取り付けました。この
後は床面に昨年玄関先に施工した固まる土を敷く予定です
たむちゃん 2021/05/05(Wed) 18:14 No.424
Re: インダクタンスメーター
通りすがりのおっさん 2021/05/08(Sat) 18:06 No.444
よく校正という言葉がでてきます。
測定器の定期校正
校正機関で行う校正が電波法がらみで調整つきなら較正と言ってみたり、IEC/ISO17025だと、単に値付けでしかなかったり。
かといって測定器のCal機能は0調整やスケーリングを言う。
おそらくこのことを言うのが校正だと思う。狭義と広義的な分け方として。
0だけ調整すればいいものもあれば、一定のレベルでのスケーリングも
必要でしょうかね。
測定器の定期校正
校正機関で行う校正が電波法がらみで調整つきなら較正と言ってみたり、IEC/ISO17025だと、単に値付けでしかなかったり。
かといって測定器のCal機能は0調整やスケーリングを言う。
おそらくこのことを言うのが校正だと思う。狭義と広義的な分け方として。
0だけ調整すればいいものもあれば、一定のレベルでのスケーリングも
必要でしょうかね。
通りすがりのおっさん 2021/05/08(Sat) 18:06 No.444
ワクチン
接種券来ました。かみさんと同時に寝込むとマズイので先ず自分が受けて様子見ですかね。
でも何時かは不明。
Re: ワクチン
義母の接種の申し込みが今朝8:30から始まり、１時間半以上過ぎてやっとログインでき、
ログイン後も「予期しないエラー」が出まくりでしたが、２時間後にやっと申し込み
（予約）が完了しました。２割の人が今回接種できるのですが、予約開始後２時間近く
経っていたので「もうダメか」と思ったら、ガラガラで、第一希望通りに予約でき
ました。「なんだこの予約システムは。」と思いました。
ログイン後も「予期しないエラー」が出まくりでしたが、２時間後にやっと申し込み
（予約）が完了しました。２割の人が今回接種できるのですが、予約開始後２時間近く
経っていたので「もうダメか」と思ったら、ガラガラで、第一希望通りに予約でき
ました。「なんだこの予約システムは。」と思いました。
Re: ワクチン
たくみつ 2021/04/27(Tue) 12:43 No.377
２６才の若い人らしき人が自宅で死亡していたそうです、働き
に出てこないので、訪ねて見つけたらしい、助けを呼べないほど
急変したのかな。
イチゴの実がついてきた、赤くなるのが楽しみ。
に出てこないので、訪ねて見つけたらしい、助けを呼べないほど
急変したのかな。
イチゴの実がついてきた、赤くなるのが楽しみ。
たくみつ 2021/04/27(Tue) 12:43 No.377
Re: ワクチン
前期高齢者 2021/04/27(Tue) 17:04 No.379
ワクチン接種後に急変して死亡が幾例かありますね。
ちょっと見た限りでは因果関係は全て評価不能となっています。
国も認めたくないのしょうね。メディアも出さない？
ちょっと見た限りでは因果関係は全て評価不能となっています。
国も認めたくないのしょうね。メディアも出さない？
前期高齢者 2021/04/27(Tue) 17:04 No.379
Re: ワクチン
通りすがりのおっさん 2021/05/08(Sat) 17:57 No.442
ニンニク注射もしてみたいし、酸素カプセルにも入ってみたいんだがコロナだからなーｗ
通りすがりのおっさん 2021/05/08(Sat) 17:57 No.442
あらかじめケースにインタフェイスの口が
あらかじめケースにヘッドホンジャック、電源ジャック、USBジャック、スイッチ、ボリウムが付いたケースはありませんでしょうか。制作が苦手です.
Re: あらかじめケースにインタフェイスの口が
たむちゃん 2021/05/08(Sat) 12:50 No.441
結論から言えば難しい(無い)でしょうね電子工作の場合、ある動作をする基板等を
作って、それを収納するためにケース加工をするのであらかじめSW、VR等を付けた
物を見たことがありません(昔はケースだけの無線機やラジオがありましたが)ただ真空管
アンプなどある用途にならグレードアップシャーシーとか基本セットみたいな物は
あります、金属加工が苦手なら最近は中華製のプラケースやアルミケースでパネルが
プラで出来ている物が人気みたいです
作って、それを収納するためにケース加工をするのであらかじめSW、VR等を付けた
物を見たことがありません(昔はケースだけの無線機やラジオがありましたが)ただ真空管
アンプなどある用途にならグレードアップシャーシーとか基本セットみたいな物は
あります、金属加工が苦手なら最近は中華製のプラケースやアルミケースでパネルが
プラで出来ている物が人気みたいです
たむちゃん 2021/05/08(Sat) 12:50 No.441
