AliExpressでアナログメーター
AliExpressでアナログメーター
先日友人に頼まれてアナログメーターの電圧計、電流計を注文。
長方形のメーターは直流電圧計2個、直流電流計2個、
正方形のメーターは直流電圧計1個、直流電流計1個注文。
直流用を注文したのに交流用が入っていたり、内部で断線していて
使えなかったり、返金申請はすんなり通って返金された。
が再注文したら針が外れていたりメーターのゼロ調整が出来なかったり、
再度返金申請もすんなり通って返金された。
返金が素早かったので被害はなかったが
で再度注文して目出度く必要としている品物がそろった。
返金が素早くて被害もなかったので良かったが時間はかかった。
間違えた交流メーターは返品しなくても良いので一寸得した感あり。
壊れたメーターの写真に交換しました。
左はゼロ調ができない、右が針が外れている。これは修理が可能と思う。
先日友人に頼まれてアナログメーターの電圧計、電流計を注文。
長方形のメーターは直流電圧計2個、直流電流計2個、
正方形のメーターは直流電圧計1個、直流電流計1個注文。
直流用を注文したのに交流用が入っていたり、内部で断線していて
使えなかったり、返金申請はすんなり通って返金された。
が再注文したら針が外れていたりメーターのゼロ調整が出来なかったり、
再度返金申請もすんなり通って返金された。
返金が素早かったので被害はなかったが
で再度注文して目出度く必要としている品物がそろった。
返金が素早くて被害もなかったので良かったが時間はかかった。
間違えた交流メーターは返品しなくても良いので一寸得した感あり。
壊れたメーターの写真に交換しました。
左はゼロ調ができない、右が針が外れている。これは修理が可能と思う。
電子工作大好き老人
Re: AliExpressでアナログメーター
電圧計・電流計の類は子供の頃かっこいいなあと思ってあこがれましたので、結構集めてしまいました。
当然ながら使う数の方が少なく、近ごろでは買わないよう我慢しています。
最初に触ったのは、小学校６年生の理科の実験で、内田洋行製のメーター（傾斜していて、上部に接続用
の端子があるやつ）だったかと思います。
当然ながら使う数の方が少なく、近ごろでは買わないよう我慢しています。
最初に触ったのは、小学校６年生の理科の実験で、内田洋行製のメーター（傾斜していて、上部に接続用
の端子があるやつ）だったかと思います。
Re: AliExpressでアナログメーター
電子工作大好き老人
2024/11/04(Mon) 22:22 No.466
> 最初に触ったのは、小学校６年生の理科の実験で、内田洋行製のメーター（傾斜していて、上部に接続用の端子があるやつ）だったかと思います。
それは.05級という高級なメーターで、これは針の下の目盛部に鏡が付いていて針と鏡に映った針が重なるように見てその時の数値を読み取ります。
写真に写っているメーターには 2.5 とか 1.5 と書いてありますがこれが2.5級1.5級というもので、普通のアナログテスターは2.5級が使われています。
一寸高級なテスターでは鏡が付いている物もあります。
それは.05級という高級なメーターで、これは針の下の目盛部に鏡が付いていて針と鏡に映った針が重なるように見てその時の数値を読み取ります。
写真に写っているメーターには 2.5 とか 1.5 と書いてありますがこれが2.5級1.5級というもので、普通のアナログテスターは2.5級が使われています。
一寸高級なテスターでは鏡が付いている物もあります。
電子工作大好き老人 2024/11/04(Mon) 22:22 No.466
Re: AliExpressでアナログメーター
小学校の理科で使ったのはこんな感じのやつです。https://page.auctions.yahoo.co.jp/jp/auction/t1054074297
横河の 0.5級の高級なやつは学生時代に工業高校が廃棄したものを10台くらい、
廃品回収業者さんから買って喜んでいましたが、デジタルマルチメータの時代
になってから手放しました。
横河の 0.5級の高級なやつは学生時代に工業高校が廃棄したものを10台くらい、
廃品回収業者さんから買って喜んでいましたが、デジタルマルチメータの時代
になってから手放しました。
Re: AliExpressでアナログメーター
耄碌爺 2024/11/05(Tue) 19:53 No.468
理科室にあったメータ、なつかしいですね。
ところで写真は今の私の電圧計と電流計です。一つはブレッドボードにささるペンタイプの±20Vの電圧計。
これはbulog「居酒屋ガレージ」下間店主設計のOPamp、AVR mega328ｐ、7segLEDをチューブタイプのケースに入れました。
もう一つのBOXタイプは消費電流をあたるための電圧電流計。こちらは入出力とも端子は標準DC-JACK。
電流センサINA219をこれまたAVRでOLEDに表示しているだけの単純なものです。
ところで写真は今の私の電圧計と電流計です。一つはブレッドボードにささるペンタイプの±20Vの電圧計。
これはbulog「居酒屋ガレージ」下間店主設計のOPamp、AVR mega328ｐ、7segLEDをチューブタイプのケースに入れました。
もう一つのBOXタイプは消費電流をあたるための電圧電流計。こちらは入出力とも端子は標準DC-JACK。
電流センサINA219をこれまたAVRでOLEDに表示しているだけの単純なものです。
耄碌爺 2024/11/05(Tue) 19:53 No.468
Re: AliExpressでアナログメーター
電子工作大好き老人 2024/11/05(Tue) 22:10 No.469
>小学校の理科で使ったのはこんな感じのやつです。
年代の違いでしょうか、私のころはケースが木材で
メーターの大きさももっと大きかった。
年代の違いでしょうか、私のころはケースが木材で
メーターの大きさももっと大きかった。
電子工作大好き老人 2024/11/05(Tue) 22:10 No.469
十年ひと昔
先日なんだかおかしな書き込みがどっさりありましたが、マスカットさん掃除してくださったのですね。ありがとうございます。
めっきり投稿が少なくなって淋しく思っていましたが、そうなるとなぜかおかしな書き込みが登場しますよね。以前私がよくお世話になっていた掲示板も、投稿が途絶えてからすっかり荒れ果ててしまいました。
さて、そんなわけで、枯れ木も山のなんとやら。
写真はもう10年程も前、こちらの『[22]デジタルアラームクロック』を基板レイアウトだけ私流にさせていただいて作ったものです。
製作後棚の奥に埋もれていたのを先日引っ張り出してベッドサイドに置いています。
その節はありがとうございました。
めっきり投稿が少なくなって淋しく思っていましたが、そうなるとなぜかおかしな書き込みが登場しますよね。以前私がよくお世話になっていた掲示板も、投稿が途絶えてからすっかり荒れ果ててしまいました。
さて、そんなわけで、枯れ木も山のなんとやら。
写真はもう10年程も前、こちらの『[22]デジタルアラームクロック』を基板レイアウトだけ私流にさせていただいて作ったものです。
製作後棚の奥に埋もれていたのを先日引っ張り出してベッドサイドに置いています。
その節はありがとうございました。
Re: 十年ひと昔
電子工作大好き老人 2024/10/14(Mon) 00:02 No.457
12.8MHzのTCXOは入手が困難になってきていますね。
パーソナル無線機にはほぼ100%使われていたから市場にはあふれていたようです。
我が家には未だ少し残っている。
パーソナル無線機にはほぼ100%使われていたから市場にはあふれていたようです。
我が家には未だ少し残っている。
電子工作大好き老人 2024/10/14(Mon) 00:02 No.457
Re: 十年ひと昔
daruma 2024/10/14(Mon) 13:23 No.458
そうですね。もう無いようですね。私も一つ買い置きをしまってあります。
daruma 2024/10/14(Mon) 13:23 No.458
Re: 十年ひと昔
daruma 2024/10/14(Mon) 13:34 No.459
と思って秋月を見たら、在庫が復活してますね。それも潤沢に。
daruma 2024/10/14(Mon) 13:34 No.459
USBで乾電池充電
YouTubeにUSBで単３、３本を充電してました。電流を測ったら200mA以上流れ
ただでさえ危険な行為なのに。
ただでさえ危険な行為なのに。
Re: USBで乾電池充電
私が中学高校生の頃は良くやっていましたが電流を測る事はやっていません。
最近友人が試したところ、放電して充電する毎に使用できる時間が少なくなったと言っていた。
電子工作大好き老人 2024/04/27(Sat) 00:24 No.377
私が中学高校生の頃は良くやっていましたが電流を測る事はやっていません。
最近友人が試したところ、放電して充電する毎に使用できる時間が少なくなったと言っていた。
電子工作大好き老人 2024/04/27(Sat) 00:24 No.377
Re: USBで乾電池充電
マンガン電池はあまり弱くならないうちに「充電」すれば結構寿命が延びますし、
50年近く前には「充電」器も売られていました。アルカリ電池ではあまり効果が
無いように思います。200mA は多すぎですね。単三なら数十mA がよいかと。
そもそも、アルカリ電池はどのメーカーのでも大抵液漏れして基板までダメに
しますので大嫌いです。アメリカで有名な「Duracel」はアメリカでは悪名高いです。
店にあるうちに液漏れしているという投稿もフェイスブックで見ました。
50年近く前には「充電」器も売られていました。アルカリ電池ではあまり効果が
無いように思います。200mA は多すぎですね。単三なら数十mA がよいかと。
そもそも、アルカリ電池はどのメーカーのでも大抵液漏れして基板までダメに
しますので大嫌いです。アメリカで有名な「Duracel」はアメリカでは悪名高いです。
店にあるうちに液漏れしているという投稿もフェイスブックで見ました。
Re: USBで乾電池充電
たむちゃん 2024/04/28(Sun) 17:23 No.382
>50年近く前には「充電」器も売られていました
年数は不明ですが面白グッズでありましたね、マンガン乾電池の場合
充電ではなく自己復活作用になります、マンガン電池は内部抵抗が
大きいので大電流は取り出せませんがマンガンの作用で短時間使用
ある程度の長時間休止をすると容量が復活します、面白充電器はその
手助けをするために微弱な電流を流します、ですから充電式のニッカド
電池やリチュウム電池と違い大電流を流しての急速充電はできません
この様な理由で消費電流が少なく長時間動く時計や時々電池を使う
アナログテスターではアルカリ電池ではなくマンガン電池を推奨
しています、あと電解液漏れに付いては電池の種類と言うより製造
の構造、精度によりますのでメーカー品質が良くないとどちらでも
起こります、ただ漏れた場合の損害はアルカリ電池の方が酷くなり
ます
年数は不明ですが面白グッズでありましたね、マンガン乾電池の場合
充電ではなく自己復活作用になります、マンガン電池は内部抵抗が
大きいので大電流は取り出せませんがマンガンの作用で短時間使用
ある程度の長時間休止をすると容量が復活します、面白充電器はその
手助けをするために微弱な電流を流します、ですから充電式のニッカド
電池やリチュウム電池と違い大電流を流しての急速充電はできません
この様な理由で消費電流が少なく長時間動く時計や時々電池を使う
アナログテスターではアルカリ電池ではなくマンガン電池を推奨
しています、あと電解液漏れに付いては電池の種類と言うより製造
の構造、精度によりますのでメーカー品質が良くないとどちらでも
起こります、ただ漏れた場合の損害はアルカリ電池の方が酷くなり
ます
たむちゃん 2024/04/28(Sun) 17:23 No.382
Re: USBで乾電池充電
たむちゃんさん
商品名を覚えていたので検索したら、ありました。
https://hier--aujourdhui.blogspot.com/2014/09/blog-post.html
マンガン電池の液漏れは近年経験ありません。アルカリ電池は防爆のために内部の
圧力が高まったときに漏らす構造になっているため漏れるとメーカーから言われた
との投稿をフェイスブックで見たことがあります。
商品名を覚えていたので検索したら、ありました。
https://hier--aujourdhui.blogspot.com/2014/09/blog-post.html
マンガン電池の液漏れは近年経験ありません。アルカリ電池は防爆のために内部の
圧力が高まったときに漏らす構造になっているため漏れるとメーカーから言われた
との投稿をフェイスブックで見たことがあります。
Re: USBで乾電池充電
たむちゃん 2024/04/29(Mon) 06:50 No.384
PDC加藤さん、これですね、むかし雑誌の広告によく載っていました。
記事としても「本当に乾電池は充電できるのか？」という話題が出て
いました。
>アルカリ電池は防爆のために内部の圧力が高まったときに漏らす構造に
>なっている
その様ですね、ですからアルカリ電池は短期間使用が推奨されるのだと
思います、例として掲載写真は数十年経ったアナログテスターの内蔵電池
ですがマンガン電池はマイナス側の液漏れは無く外皮を伝っての浸透も
無いのでご覧の状態で固体化しています、ですから固体化物を取り除くと
電池ケースは綺麗になりますがアルカリ電池が入っていた物は全体的に
アルカリ物質が浸透して電極を侵してしまっています
そのような訳ですが巷では価格、能力、必要性からアルカリ電池があふ
れているので、この点に注意して使う様にしなければなりません(ヤフ
オク、メルカリで出品されている携帯ラジオ、電子玩具等は電池ケースを
見せていない物は要注意です)
記事としても「本当に乾電池は充電できるのか？」という話題が出て
いました。
>アルカリ電池は防爆のために内部の圧力が高まったときに漏らす構造に
>なっている
その様ですね、ですからアルカリ電池は短期間使用が推奨されるのだと
思います、例として掲載写真は数十年経ったアナログテスターの内蔵電池
ですがマンガン電池はマイナス側の液漏れは無く外皮を伝っての浸透も
無いのでご覧の状態で固体化しています、ですから固体化物を取り除くと
電池ケースは綺麗になりますがアルカリ電池が入っていた物は全体的に
アルカリ物質が浸透して電極を侵してしまっています
そのような訳ですが巷では価格、能力、必要性からアルカリ電池があふ
れているので、この点に注意して使う様にしなければなりません(ヤフ
オク、メルカリで出品されている携帯ラジオ、電子玩具等は電池ケースを
見せていない物は要注意です)
たむちゃん 2024/04/29(Mon) 06:50 No.384
Re: USBで乾電池充電
にしむら 2024/09/17(Tue) 14:59
No.445
ナショナル製のアルカリ乾電池の充電器もあったもよう
https://miharin.moo.jp/blog/?p=4695
https://miharin.moo.jp/blog/?p=4695
にしむら 2024/09/17(Tue) 14:59 No.445
Re: USBで乾電池充電
にしむらさん
それは存じませんでした。ご紹介ありがとうございました。
充電電圧や充電時間がニカド電池みたいですね。
以上
それは存じませんでした。ご紹介ありがとうございました。
充電電圧や充電時間がニカド電池みたいですね。
以上
Re: USBで乾電池充電
林 2024/09/19(Thu) 00:37 No.447
1.5Vの充電式電池見た事ありますが、
中にDC-DCコンバータが内蔵されている
のでAMラジオには使えなさそうです。
残念！
中にDC-DCコンバータが内蔵されている
のでAMラジオには使えなさそうです。
残念！
林 2024/09/19(Thu) 00:37 No.447
Re: USBで乾電池充電
電子工作大好き老人 2024/09/19(Thu) 03:41 No.448
> 中にDC-DCコンバータが内蔵されているのでAMラジオには使えなさそうです。
何年か前にある測定器を頼まれて制作したのですが、リチュームイオン内のDC-DCによるノイズで使い物にならず、ニッケル水素に交換した事が有ります。
使用時間は短くなりましたが、使えないのではやむをえません。
何年か前にある測定器を頼まれて制作したのですが、リチュームイオン内のDC-DCによるノイズで使い物にならず、ニッケル水素に交換した事が有ります。
使用時間は短くなりましたが、使えないのではやむをえません。
電子工作大好き老人 2024/09/19(Thu) 03:41 No.448
Re: USBで乾電池充電
藤岡 2024/10/02(Wed) 15:08 No.449
今日コンビニで「アルカリ充電器」を見ました。
乾電池でスマホに充電するのか、乾電池に充電するのか？
確かめる暇がなかったのですが感想は「あらら～・・・」です。
乾電池でスマホに充電するのか、乾電池に充電するのか？
確かめる暇がなかったのですが感想は「あらら～・・・」です。
藤岡 2024/10/02(Wed) 15:08 No.449
第一級及び第二級アマチュア無線技士国家試験について
公益財団法人 日本無線協会のホームページより
令和７年度からの第一級及び第二級アマチュア無線技士国家試験について
第一級及び第二級アマチュア無線技士国家試験については、
令和６年度はこれまでどおり４月・８月・１２月の年３回実施しますが、
令和７年度からは実施月の見直しを行い、５月・１１月の年２回の実施に変更します。
と出ていました。
令和７年度からの第一級及び第二級アマチュア無線技士国家試験について
第一級及び第二級アマチュア無線技士国家試験については、
令和６年度はこれまでどおり４月・８月・１２月の年３回実施しますが、
令和７年度からは実施月の見直しを行い、５月・１１月の年２回の実施に変更します。
と出ていました。
AMラジオ放送
AMラジオの放送があと数年で終わると聞き、久しぶりに自作ラジオでも作ろうかなと思っています。30年のブランクあり、どんな回路で組むか思案中。皆さんのおすすめありますか？
(6/30の加藤さんのブログ見てちょっとびっくりしました)
(6/30の加藤さんのブログ見てちょっとびっくりしました)
Re: AMラジオ放送
マスカット 2024/07/14(Sun) 22:36 No.405
レフレックスラジオかなぁ
しかし全てのパーツが揃うか確認してから取り掛かるほうがいいよ。
AM波の放送は本当に終わるのかなぁ
よその国はどうなんだろう...
しかし全てのパーツが揃うか確認してから取り掛かるほうがいいよ。
AM波の放送は本当に終わるのかなぁ
よその国はどうなんだろう...
マスカット 2024/07/14(Sun) 22:36 No.405
Re: AMラジオ放送
電子工作大好き老人 2024/07/15(Mon) 19:04 No.406
友人が町内会で小学生の夏休み自由研究をゲルマラジオ製作と考えていたのですが、
バリコン代が高くて、最初考えていた製作費500円以内には収まらなくてどうするか悩んでいる。
ゲルマ(30個ほど)とコイル用の銅線(0.2mmを約2Kg)は我が家の在庫品を寄付。
10-20人分位を予定しているがバリコンの件が解決しないと先には進めないそうです。
バリコン代が高くて、最初考えていた製作費500円以内には収まらなくてどうするか悩んでいる。
ゲルマ(30個ほど)とコイル用の銅線(0.2mmを約2Kg)は我が家の在庫品を寄付。
10-20人分位を予定しているがバリコンの件が解決しないと先には進めないそうです。
電子工作大好き老人 2024/07/15(Mon) 19:04 No.406
Re: AMラジオ放送
林 2024/07/16(Tue) 04:24 No.407
ラジオIC TA7642は感度がよくレフレックスより簡単で好きです。
海外ではAM/FM放送はインターネット配信だけの国がありますね。
将来世界からラジオ放送なくなるでしょう。
なくなったら簡単な送信機製作して既存の
ラジオで聞けるようにするしかないですね。
海外ではAM/FM放送はインターネット配信だけの国がありますね。
将来世界からラジオ放送なくなるでしょう。
なくなったら簡単な送信機製作して既存の
ラジオで聞けるようにするしかないですね。
林 2024/07/16(Tue) 04:24 No.407
Re: AMラジオ放送
たまに見てます 2024/07/17(Wed) 07:12 No.408
みなさん提案ありがとうございます♪
まずは、マスカットさんのHPにあるレフレックスラジオを作ってみようと思います。たしか押入れの奥に大昔買った部品箱あるはずなので探すところから始めてみます。ゲルマラジオは、コンセントにセラミックコンデンサー直列に入れてアンテナの代わりにした記憶あります。感電する？
レフレックスラジオがうまく出来たら、次にTA7642、ICラジオ作ってみようと思います。マスカットさんのLMF501と同じものですか？
まずは、マスカットさんのHPにあるレフレックスラジオを作ってみようと思います。たしか押入れの奥に大昔買った部品箱あるはずなので探すところから始めてみます。ゲルマラジオは、コンセントにセラミックコンデンサー直列に入れてアンテナの代わりにした記憶あります。感電する？
レフレックスラジオがうまく出来たら、次にTA7642、ICラジオ作ってみようと思います。マスカットさんのLMF501と同じものですか？
たまに見てます 2024/07/17(Wed) 07:12 No.408
Re: AMラジオ放送
たまに見てます さん
２～３石くらいのラジオでしたら、「子供の科学のラジオ」というホームページがあり、様々なラジオを
作った記録があります。（ご存じでしたらすみません。） https://www5a.biglobe.ne.jp/~toyoyasu/Radio_1.htm
そこの、#4 あたりがよさそうです。本当はゲルマニウムトランジスタを使って高周波段のトランジスタの
バイアス電流を加減することによりコレクタ電流（→ｈFE）を変化させて感度調節するタイプが発振直前の
最高の感度・分離（川崎市内で、比較的弱い文化放送とニッポン放送を区別して受信できる）にできていい
のですが。
それに、レフレックスラジオは奥が深く、実装の点でもバーアンテナとチョークコイルの位置関係やコイル
のどちらの足をどちらにつなぐかで感度がおおきく変わったりしますので、いじり甲斐があります。
それよりお手軽なのは、 TA7642 式ですね。この IC に供給する電源電圧は 1.7Vくらいを超えないように
しないと発振したりしますが。それ以外は気にしなくて済みます。それに、この IC は信号強度により電源
電流が結構変わりますので、わりとよく振れるＳメーター回路を追加することもできます。

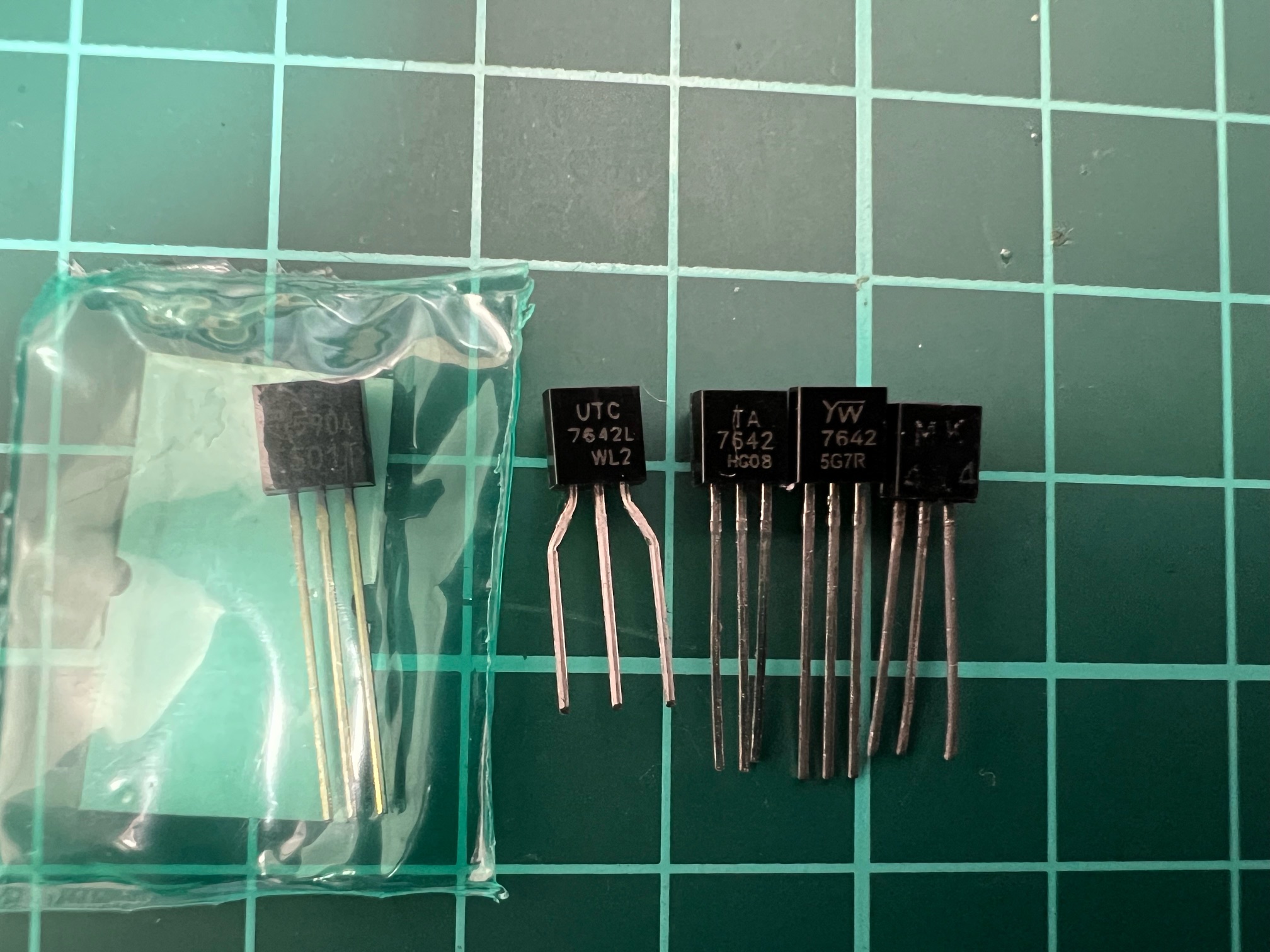

TA7642 と LMF501 は同等品ですが、ピンのアサインが違います。
なお、20年くらい前だったかに秋月で４個 100円だった UTC7642 はなぜかまともに動きませんでした。
２～３石くらいのラジオでしたら、「子供の科学のラジオ」というホームページがあり、様々なラジオを
作った記録があります。（ご存じでしたらすみません。） https://www5a.biglobe.ne.jp/~toyoyasu/Radio_1.htm
そこの、#4 あたりがよさそうです。本当はゲルマニウムトランジスタを使って高周波段のトランジスタの
バイアス電流を加減することによりコレクタ電流（→ｈFE）を変化させて感度調節するタイプが発振直前の
最高の感度・分離（川崎市内で、比較的弱い文化放送とニッポン放送を区別して受信できる）にできていい
のですが。
それに、レフレックスラジオは奥が深く、実装の点でもバーアンテナとチョークコイルの位置関係やコイル
のどちらの足をどちらにつなぐかで感度がおおきく変わったりしますので、いじり甲斐があります。
それよりお手軽なのは、 TA7642 式ですね。この IC に供給する電源電圧は 1.7Vくらいを超えないように
しないと発振したりしますが。それ以外は気にしなくて済みます。それに、この IC は信号強度により電源
電流が結構変わりますので、わりとよく振れるＳメーター回路を追加することもできます。
TA7642 と LMF501 は同等品ですが、ピンのアサインが違います。
なお、20年くらい前だったかに秋月で４個 100円だった UTC7642 はなぜかまともに動きませんでした。
Re: AMラジオ放送
藤岡 2024/07/17(Wed) 16:55 No.410
ご参考までにhttps://www.radioshounen.com/kizzgeruma/kizzugeruma.html
ポリバリコンはしばらく買っていなくて250くらいのイメージだったのですが、
予算500円は厳しいですね。
塹壕ラジオのように固定Cでスライダーを動かすのはどうでしょう？
ポリバリコンはしばらく買っていなくて250くらいのイメージだったのですが、
予算500円は厳しいですね。
塹壕ラジオのように固定Cでスライダーを動かすのはどうでしょう？
藤岡 2024/07/17(Wed) 16:55 No.410
Re: AMラジオ放送
藤岡 2024/07/17(Wed) 16:57 No.411
バリオメーターはどうでしょう？
藤岡 2024/07/17(Wed) 16:57 No.411
Re: AMラジオ放送
No.410 で藤岡さんがおっしゃっているスライダー式ラジオは科学教材社でも売っていました。
同調容量は 100pF となっていますので、コイルのインダクタンスは 880uH にもなりますが。
同調容量は 100pF となっていますので、コイルのインダクタンスは 880uH にもなりますが。
Re: AMラジオ放送
藤岡 2024/07/18(Thu) 22:15 No.413
「ゲルマラジオの試作工房」さんhttps://crystal-set.com/
の計算ソフトではCを220pfにするとインダクタンスは408μHに
なるようです。手巻きだと浮遊容量でちょっときびしいですかね？
の計算ソフトではCを220pfにするとインダクタンスは408μHに
なるようです。手巻きだと浮遊容量でちょっときびしいですかね？
藤岡 2024/07/18(Thu) 22:15 No.413
Re: AMラジオ放送
たまに見てます 2024/07/18(Thu) 22:42 No.414
みなさんご提案ありがとうございます♪ 今押入れの中から部品箱取り出してみたのですが、マスカットさんのレフレックスラジオのトランジスタ2SC1815指定のものが無いのですが、代替品として写真のトランジスタがそのまま使えるかお分かりになる方教えていただけると嬉しいです。
たまに見てます 2024/07/18(Thu) 22:42 No.414
Re: AMラジオ放送
たまに見てます さん
データシートがある有名なサイト
https://www.alldatasheet.com/view.jsp?Searchword=2SC2349
で各トランジスタの規格を見てみました。
その結果、2SC1815 に近いのは 2SC2309 です。これを初段に使い、初段には使えない（実験済）低周波用の
2SC2003 を低周波出力段に使うのが良いと思います（実験済）。低周波段にも 2SC2309 を使ってもよいと思い
ますが。2SC3112 も低周波段に使えると思います。
「丸ピンICソケット」をバラしてトランジスタのソケットにし、それぞれのトランジスタを差し替えてみる
のも面白いと思います。
ほかに、2SC2901、2SC1047 が初段に使えると思われる高周波用です。周波数的に過剰性能とも言えますが。
写真は「子供の科学のラジオ」の #4 の２石レフレックスラジオを、以前作ったラジオ実験用のブレッド
ボードに組み立ててみたものです。その結果：
(1) 4mH のチョークコイルの足を入れ替えるとバーアンテナとの結合（帰還の極性？）が変わるのか、感度
が大きく変わります。実際に作ってみて、感度が良くなるようにはんだ付けする必要があると思います。
(2) ボリュームは 50kΩと 10kΩで試してみたのですが、10kΩの方がよいです。50k だとスムーズに変わる
範囲が狭すぎます。
(3) ボリュームは感度調節による音量調節で、たくさん回すと発振します。周波数、電波の強さによって
最大音量に調整することになります。
(4) チョークコイルの接続を高感度の方にすると、「子供の科学のラジオ」のページに書いてあるように
大層感度が良く当地川崎市東部において、文化放送とニッポン放送が聴けます。分離もシャープです。LMF501
式だと少し混信します。
ちなみに、ゲルマニウムトランジスタを使ってバイアス電流→ｈFEを変えて感度（音量）を調節するタイプ
（ドライバートランス使用）の２石レフレックスラジオの方が感度調節がスムーズです。感度も同程度です。
以上です。
データシートがある有名なサイト
https://www.alldatasheet.com/view.jsp?Searchword=2SC2349
で各トランジスタの規格を見てみました。
その結果、2SC1815 に近いのは 2SC2309 です。これを初段に使い、初段には使えない（実験済）低周波用の
2SC2003 を低周波出力段に使うのが良いと思います（実験済）。低周波段にも 2SC2309 を使ってもよいと思い
ますが。2SC3112 も低周波段に使えると思います。
「丸ピンICソケット」をバラしてトランジスタのソケットにし、それぞれのトランジスタを差し替えてみる
のも面白いと思います。
ほかに、2SC2901、2SC1047 が初段に使えると思われる高周波用です。周波数的に過剰性能とも言えますが。
写真は「子供の科学のラジオ」の #4 の２石レフレックスラジオを、以前作ったラジオ実験用のブレッド
ボードに組み立ててみたものです。その結果：
(1) 4mH のチョークコイルの足を入れ替えるとバーアンテナとの結合（帰還の極性？）が変わるのか、感度
が大きく変わります。実際に作ってみて、感度が良くなるようにはんだ付けする必要があると思います。
(2) ボリュームは 50kΩと 10kΩで試してみたのですが、10kΩの方がよいです。50k だとスムーズに変わる
範囲が狭すぎます。
(3) ボリュームは感度調節による音量調節で、たくさん回すと発振します。周波数、電波の強さによって
最大音量に調整することになります。
(4) チョークコイルの接続を高感度の方にすると、「子供の科学のラジオ」のページに書いてあるように
大層感度が良く当地川崎市東部において、文化放送とニッポン放送が聴けます。分離もシャープです。LMF501
式だと少し混信します。
ちなみに、ゲルマニウムトランジスタを使ってバイアス電流→ｈFEを変えて感度（音量）を調節するタイプ
（ドライバートランス使用）の２石レフレックスラジオの方が感度調節がスムーズです。感度も同程度です。
以上です。
Re: AMラジオ放送
たまに見てます 2024/07/21(Sun) 05:19 No.416
加藤さん さっそくトランジスタの規格調べていただきありがとうございます。（スミマセン次回からは自分で調べるようにします汗）トランジスタは加藤さんおすすめの通り、ICソケットで差し替えられるようにしてみます。レフレックスラジオは１石で高周波と低周波両方増幅するようなので、高周波に強い石と、低周波に強い石では聞こえ方にどのような差が出るのか興味があるところです。当地は強電界地域なので低周波に強い石のほうが有利かな？
電子工作大好き老人さん、友人の方の「ゲルマラジオ５００円」は今の時代では難しそうですね、通販でラジオの部品買ってみたのですが、あっというまに５０００円超えました。ゲルマ３０本・０．２ｍｍ銅線２Ｋｇ（！！！）寄付ってすごいです（笑）
電子工作大好き老人さん、友人の方の「ゲルマラジオ５００円」は今の時代では難しそうですね、通販でラジオの部品買ってみたのですが、あっというまに５０００円超えました。ゲルマ３０本・０．２ｍｍ銅線２Ｋｇ（！！！）寄付ってすごいです（笑）
たまに見てます 2024/07/21(Sun) 05:19 No.416
Re: AMラジオ放送
電子工作大好き老人 2024/07/21(Sun) 06:44 No.417
ゲルマラジオのバリコンについてのコメントを有難うございます。
それと2SC1815の件ですが2SC458,2SC945,2SC1363,2SC2320,2SC3330等が互換表に乗っています。
我が家の互換表は、CQ出版社発行の1986年版と古い物なので他にもあると思います。
ゲルマと銅線を寄付の件ですが銅線は貰い物、ゲルマは大昔購入したものですが未だ20個位は残っていて、全て寄付したわけではありません。
それと2SC1815の件ですが2SC458,2SC945,2SC1363,2SC2320,2SC3330等が互換表に乗っています。
我が家の互換表は、CQ出版社発行の1986年版と古い物なので他にもあると思います。
ゲルマと銅線を寄付の件ですが銅線は貰い物、ゲルマは大昔購入したものですが未だ20個位は残っていて、全て寄付したわけではありません。
電子工作大好き老人 2024/07/21(Sun) 06:44 No.417
Re: AMラジオ放送
たまに見てます 2024/07/21(Sun) 16:41 No.418
レフレックスラジオ完成いたしました♪
マスカットさんの製作記事 №６ です。
トランジスタ差し替え式にしたところ加藤さんのおしゃる通り
2SC2309が音量最大でした。以降、C2003＞C2349＞C1047でした。
しかしながら1134KHZ（文化放送）と1242KHZ（ニッポン放送）
の音量が小さくしかも分離できない状況です。（当地東京です。）
ちょっと残念です。次作のTA7642に期待したいところです。（笑）
マスカットさんの製作記事 №６ です。
トランジスタ差し替え式にしたところ加藤さんのおしゃる通り
2SC2309が音量最大でした。以降、C2003＞C2349＞C1047でした。
しかしながら1134KHZ（文化放送）と1242KHZ（ニッポン放送）
の音量が小さくしかも分離できない状況です。（当地東京です。）
ちょっと残念です。次作のTA7642に期待したいところです。（笑）
たまに見てます 2024/07/21(Sun) 16:41 No.418
Re: AMラジオ放送
たまに見てます さん
4mH の代わりに 2mH×２を使われたのでしょうか？ 2mH×１個でも、ほとんど同じように鳴るはずです。
１個にして、足を入れ替えてみて、高感度な接続にするのが良いと思います。２個の場合、２個とも感度の
良い接続にする必要がありそうな気がします。
2SC2003 はＣobが大きいせいか、ＦTは十分でも、高い方の周波数の局がちゃんと鳴らなかったと思います。
あと、トランジスタのコレクタ電流はどれくらいでしょうか？ ST-30 の白と赤の間の抵抗値を測っておき、
その間の電圧降下から計算すると、回路を切らずに測れると思います。2SC2349 や 2SC1047 のときにも
1mA くらは流れていますか？
あと、バーアンテナがチョークコイルから遠すぎるかもしれません。
4mH の代わりに 2mH×２を使われたのでしょうか？ 2mH×１個でも、ほとんど同じように鳴るはずです。
１個にして、足を入れ替えてみて、高感度な接続にするのが良いと思います。２個の場合、２個とも感度の
良い接続にする必要がありそうな気がします。
2SC2003 はＣobが大きいせいか、ＦTは十分でも、高い方の周波数の局がちゃんと鳴らなかったと思います。
あと、トランジスタのコレクタ電流はどれくらいでしょうか？ ST-30 の白と赤の間の抵抗値を測っておき、
その間の電圧降下から計算すると、回路を切らずに測れると思います。2SC2349 や 2SC1047 のときにも
1mA くらは流れていますか？
あと、バーアンテナがチョークコイルから遠すぎるかもしれません。
Re: AMラジオ放送
林 2024/07/26(Fri) 02:56 No.423
バーアンテナとチョークコイルを近づけると
音が大きくなりました。
考えた事なかったです。
面白いですね。
音が大きくなりました。
考えた事なかったです。
面白いですね。
林 2024/07/26(Fri) 02:56 No.423
Re: AMラジオ放送
林さん
この手のレフレックスラジオの感度に大きく影響する要因がいくつもあって、面白い一方、自作した
場合に低感度となることがあり、大変でもあります。昔初めて作った１石レフレックスは製作記事
通りの部品や部品配置では作らなかったと思いますが、それなりに高感度となり、今思えば幸運
だったと思います。
今ではチョークコイルやバーアンテナの巻き線を逆につないでみて、それでも感度が不十分な
ときは、奥の手として、コレクタから 1pF くらいを介してバリコンのステーターがつながって
いるバーアンテナの端子に正帰還をかけて感度アップして OK としています。（その場合、バー
アンテナのベースの巻き線を入れ替える必要があるかもしれません。正帰還にするために。）
この手のレフレックスラジオの感度に大きく影響する要因がいくつもあって、面白い一方、自作した
場合に低感度となることがあり、大変でもあります。昔初めて作った１石レフレックスは製作記事
通りの部品や部品配置では作らなかったと思いますが、それなりに高感度となり、今思えば幸運
だったと思います。
今ではチョークコイルやバーアンテナの巻き線を逆につないでみて、それでも感度が不十分な
ときは、奥の手として、コレクタから 1pF くらいを介してバリコンのステーターがつながって
いるバーアンテナの端子に正帰還をかけて感度アップして OK としています。（その場合、バー
アンテナのベースの巻き線を入れ替える必要があるかもしれません。正帰還にするために。）
Re: AMラジオ放送
林 2024/07/26(Fri) 20:34 No.425
加藤さんこんばんは。
おっしゃる通りチョークコイルの配線を入れ替えると帰還がかかりません。
コレクターから3PFくらいのコンデンサを
バーアンテナの同調回路に接続した回路が
ありますが2SAのゲルマニウムトランジスタ
なのでシリコントランジスタだと、どうでしょう。
いつか実験するかもです。
おっしゃる通りチョークコイルの配線を入れ替えると帰還がかかりません。
コレクターから3PFくらいのコンデンサを
バーアンテナの同調回路に接続した回路が
ありますが2SAのゲルマニウムトランジスタ
なのでシリコントランジスタだと、どうでしょう。
いつか実験するかもです。
林 2024/07/26(Fri) 20:34 No.425
Re: AMラジオ放送
林さん
確かに日本では Si-Tr 式レフレックスラジオで同調回路への帰還（再生）をかけた例は見た
ことがありません。これは、Si-Tr の場合ｈFE（ゲイン）が大きくてチョークコイルだけで
結合しやすいからではないかと思います。そう思う根拠は、
https://www5a.biglobe.ne.jp/~toyoyasu/Radio_5.htm
の下の方の #39 のラジオには Tr1 のエミッタに抵抗が入れてあり、元の記事で「異常発振
するときは、Tr1のエミッタの200Ωを、300～470Ωの中で発振が止まる一番低いものに変更する
ようにと書かれて」いるということです。（エミッタ接地増幅回路ではエミッタに抵抗を入れると
ゲインが下がります。）
ちなみに、海外のレフレックスラジオでは、Si-Tr のコレクタから同調回路へ帰還した例があり
ましたので、添付しました。
レフレックスラジオは面白いですね。
確かに日本では Si-Tr 式レフレックスラジオで同調回路への帰還（再生）をかけた例は見た
ことがありません。これは、Si-Tr の場合ｈFE（ゲイン）が大きくてチョークコイルだけで
結合しやすいからではないかと思います。そう思う根拠は、
https://www5a.biglobe.ne.jp/~toyoyasu/Radio_5.htm
の下の方の #39 のラジオには Tr1 のエミッタに抵抗が入れてあり、元の記事で「異常発振
するときは、Tr1のエミッタの200Ωを、300～470Ωの中で発振が止まる一番低いものに変更する
ようにと書かれて」いるということです。（エミッタ接地増幅回路ではエミッタに抵抗を入れると
ゲインが下がります。）
ちなみに、海外のレフレックスラジオでは、Si-Tr のコレクタから同調回路へ帰還した例があり
ましたので、添付しました。
レフレックスラジオは面白いですね。
Re: AMラジオ放送
林 2024/08/03(Sat) 10:24 No.427
加藤さん 回路図の紹介ありがとうございます。
所で子供の科学のラジオ #2高１トランジスタラジオのイヤホンにパラに10kΩから30kΩの
抵抗を接続すると若干音が大きくなります。
色々試してみると発見があります。
所で子供の科学のラジオ #2高１トランジスタラジオのイヤホンにパラに10kΩから30kΩの
抵抗を接続すると若干音が大きくなります。
色々試してみると発見があります。
林 2024/08/03(Sat) 10:24 No.427
Re: AMラジオ放送
林さん
イヤホンにパラとパラに抵抗をつなぐと音が大きくなるのは、ひょっとすると、イヤホンに
溜まった電荷を放電する経路ができるからでしょうかね。とくにセラミックイヤホンの場合
には、漏れ電流はなさそうですし。←山勘です。
イヤホンにパラとパラに抵抗をつなぐと音が大きくなるのは、ひょっとすると、イヤホンに
溜まった電荷を放電する経路ができるからでしょうかね。とくにセラミックイヤホンの場合
には、漏れ電流はなさそうですし。←山勘です。
Re: AMラジオ放送
たまに見てます 2024/08/04(Sun) 10:04 No.429
エフレックスラジオのその後です。
コイルは222の表示あるものでしたので直列に2個としていましたが
→最終は222表示１個に変更。
→バーアンテナの位置はコイルに近いほうに変更。
（いろいろな位置で試すと今の位置が最高感度です）
2SC2309は、バーアンテナの位置を受信しながらの調査中にショートし故障しましたので秋葉原で新たに購入した2SC1815BLに変更。
以上の変更で電源の全電流は0.47mAとなりました。少なすぎ？
これでも1134Khと1242khの分離はできませんでした。
これでレフレックスラジオはいったん終了してTA7642の製作に
入ろうと思います♪
コイルは222の表示あるものでしたので直列に2個としていましたが
→最終は222表示１個に変更。
→バーアンテナの位置はコイルに近いほうに変更。
（いろいろな位置で試すと今の位置が最高感度です）
2SC2309は、バーアンテナの位置を受信しながらの調査中にショートし故障しましたので秋葉原で新たに購入した2SC1815BLに変更。
以上の変更で電源の全電流は0.47mAとなりました。少なすぎ？
これでも1134Khと1242khの分離はできませんでした。
これでレフレックスラジオはいったん終了してTA7642の製作に
入ろうと思います♪
たまに見てます 2024/08/04(Sun) 10:04 No.429
Re: AMラジオ放送
藤岡 2024/08/06(Tue) 10:16 No.430
>たまに見てます さん
こちらの「ブレッドボードラジオ」さんに
いろいろな応用回路が載っていますよ。
https://bbradio.sakura.ne.jp/501.html
こちらの「ブレッドボードラジオ」さんに
いろいろな応用回路が載っていますよ。
https://bbradio.sakura.ne.jp/501.html
藤岡 2024/08/06(Tue) 10:16 No.430
Re: AMラジオ放送
林 2024/08/09(Fri) 14:07 No.431
三端子ラジオICは7642 501が有名ですが
ZN414 MK484で検索すると、海外サイトが
沢山でてきます。中には再生式もあり、面白いです。
ZN414 MK484で検索すると、海外サイトが
沢山でてきます。中には再生式もあり、面白いです。
林 2024/08/09(Fri) 14:07 No.431
Re: AMラジオ放送
林さん
これとかでしょうか。
http://www.seekic.com/circuit_diagram/Amplifier_Circuit/MK484_Radio_with_Loudspeaker.html
私も LMF501（TA7642）の出力にコイルをつないで帰還する（バーアンテナと緩く結合させる）
ことを考えてはいましたが、実験してはいません。それにより、選択度と感度が上がることを
期待していました。
これとかでしょうか。
http://www.seekic.com/circuit_diagram/Amplifier_Circuit/MK484_Radio_with_Loudspeaker.html
私も LMF501（TA7642）の出力にコイルをつないで帰還する（バーアンテナと緩く結合させる）
ことを考えてはいましたが、実験してはいません。それにより、選択度と感度が上がることを
期待していました。
Re: AMラジオ放送
林 2024/08/10(Sat) 01:38 No.434
林 2024/08/10(Sat) 01:38 No.434
Re: AMラジオ放送
たまに見てます 2024/08/15(Thu) 17:50 No.436
みなさま情報ありがとうございます。
やっと部品手に入りました。
LMF501 UTC7642L TA7642 YW7642 MK484です。
再生式はとても興味あります。
林さんのUPしていただいたMK484の回路面白そうですね。
完成したらまたご報告いたします。
作るのが楽しみです。
やっと部品手に入りました。
LMF501 UTC7642L TA7642 YW7642 MK484です。
再生式はとても興味あります。
林さんのUPしていただいたMK484の回路面白そうですね。
完成したらまたご報告いたします。
作るのが楽しみです。
たまに見てます 2024/08/15(Thu) 17:50 No.436
